Najwięcej problemów z radiem samochodowym wynika nie z samego sprzętu, tylko z zasilania: jedna pomyłka przy stałym plusie i radio po każdym wyjęciu kluczyka wraca do ustawień fabrycznych. Poniżej pokazuję, jak podłączyć radio samochodowe, żeby trzymało pamięć ustawień, stacji i zegara, oraz jak odróżnić przewód pamięci od zasilania po stacyjce. Dorzucam też proste pomiary, typowe błędy i sytuacje, w których zwykła zamiana kabli nie wystarczy.
Najważniejsze zasady podłączenia, które decydują o pamięci radia
- Żółty przewód odpowiada za stałe zasilanie 12 V, czyli podtrzymanie pamięci, zegara i stacji.
- Czerwony przewód to zasilanie po stacyjce, które ma włączać radio razem z kluczykiem.
- Czarny przewód musi mieć solidną masę, bo słabe uziemienie potrafi psuć działanie całego układu.
- Jeśli radio kasuje ustawienia, najczęściej winne są: brak stałego plusa, zamienione przewody albo błędny adapter ISO.
- W części aut piny zasilania są zamienione miejscami, więc warto sprawdzić kostkę multimetrem, a nie ufać wyłącznie kolorom.
- W nowocześniejszych samochodach bez klasycznego ACC rozwiązaniem bywa adapter, moduł CAN albo prawidłowo wyprowadzony obwód po zapłonie.
Dlaczego radio traci pamięć mimo że działa
To jeden z tych problemów, które wyglądają na awarię radia, a w praktyce są błędem w zasilaniu. Samo uruchomienie urządzenia i podtrzymanie jego pamięci to dwa różne obwody: jeden ma włączać radio po przekręceniu kluczyka, drugi ma trzymać napięcie zawsze, nawet gdy auto stoi kilka dni.
Jeśli ten stały dopływ prądu znika, radio może działać normalnie podczas jazdy, ale po zgaszeniu silnika straci stacje, ustawienia dźwięku, godzinę, a czasem także sparowane telefony. Z mojego doświadczenia to właśnie ta różnica między „radio gra” a „radio pamięta” najbardziej myli osoby montujące sprzęt po raz pierwszy.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Radio kasuje stacje po każdym zgaszeniu auta | Brak stałego plusa na przewodzie pamięci | Żółty przewód, bezpiecznik i napięcie 12 V przy wyłączonym zapłonie |
| Radio nie wyłącza się po wyjęciu kluczyka | Zmostkowane ACC i stałe zasilanie | Rozdzielenie czerwonego i żółtego przewodu |
| Ustawienia znikają, ale radio chwilowo działa poprawnie | Słaba masa albo spadek napięcia | Czarny przewód, punkt masowy i stan połączeń |
To ważne rozróżnienie, bo od niego zależy dalsza diagnostyka. Gdy już wiesz, że problemem jest zasilanie, można przejść do przewodów i sprawdzić je bez zgadywania.
Jak rozpoznać przewód pamięci, ACC i masę

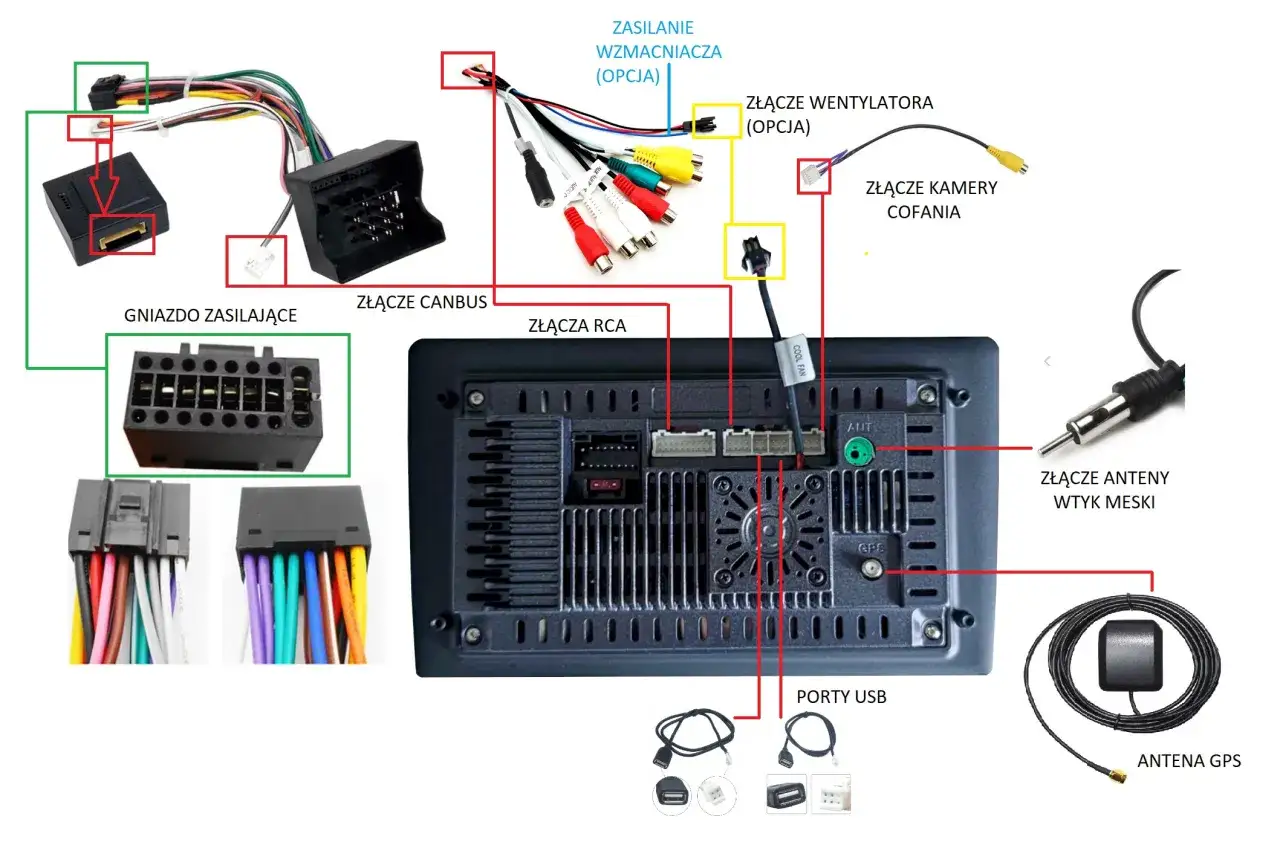

W większości radioodbiorników aftermarketowych obowiązuje ten sam układ: żółty przewód to stały plus, czerwony to plus po stacyjce, a czarny to masa. W praktyce producent może opisać je jako BATT, ACC i GND, ale sens pozostaje ten sam.
| Przewód | Oznaczenie | Funkcja |
|---|---|---|
| Żółty | BATT / Battery / Constant 12V | Podtrzymuje pamięć, zegar, presety i część ustawień użytkownika |
| Czerwony | ACC / Ignition | Włącza radio po przekręceniu kluczyka i wyłącza je po zgaszeniu auta |
| Czarny | GND / Ground | Zamyka obwód elektryczny i stabilizuje pracę radia |
W kostce ISO zasilanie jest oddzielone od głośników, a najważniejsze piny to zwykle A4 dla stałego plusa, A7 dla ACC i A8 dla masy. Trzeba jednak pamiętać, że w niektórych autach, zwłaszcza z europejską instalacją i gotową przejściówką, A4 i A7 bywają zamienione miejscami. Sam kolor kabla nie wystarczy, jeśli adapter został zrobiony pod inny standard.
Najpewniejsza metoda to multimetr ustawiony na pomiar napięcia stałego. Na żółtym przewodzie powinno być około 12-14,4 V cały czas, a na czerwonym napięcie ma pojawiać się dopiero po ustawieniu stacyjki w pozycję ACC lub ON. Jeśli te wartości są odwrotne, radio będzie się zachowywało dokładnie odwrotnie niż powinno.
Ta sekcja jest kluczowa, bo bez właściwej identyfikacji kabli łatwo przenieść problem z pamięcią w inne miejsce zamiast go rozwiązać.
Jak podłączyć radio, żeby pamiętało ustawienia krok po kroku
Jeśli montuję radio od zera, zawsze idę tą samą kolejnością. To prostsze niż późniejsze poprawki, a przy okazji ogranicza ryzyko zwarcia i przypadkowego uszkodzenia bezpiecznika.
- Odłącz minus akumulatora. To najprostszy sposób, żeby nie zrobić zwarcia podczas pracy przy kostce i metalowych elementach konsoli.
- Sprawdź stały plus miernikiem. Żółty przewód musi mieć napięcie niezależnie od położenia kluczyka.
- Podłącz żółty przewód do stałego 12 V. Najlepiej przez właściwy adapter albo bezpiecznik dobrany do instalacji, a nie „na skrętkę”.
- Podłącz czerwony przewód do ACC. To on ma reagować na stacyjkę, a nie trzymać radio cały czas pod napięciem.
- Zadbaj o solidną masę. Czarny przewód powinien mieć pewny kontakt z karoserią lub przewidzianym punktem masowym.
- Zrób test pamięci. Zaprogramuj stację, wyłącz zapłon, odczekaj minutę i uruchom radio ponownie. Jeśli ustawienie zniknęło, problem nadal leży po stronie zasilania.
W autach, które nie mają klasycznego przewodu ACC, nie warto iść na skróty i łączyć wszystkiego na stałe bez planu. Takie rozwiązanie może działać testowo, ale na dłuższą metę zwykle kończy się rozładowywaniem akumulatora albo koniecznością przerabiania instalacji od nowa.
Właśnie na tym etapie wychodzą różnice między prostym montażem w starszym aucie a podłączeniem nowszego samochodu z elektroniką sterowaną cyfrowo.
Najczęstsze błędy, przez które radio nadal kasuje stacje
Tu nie chodzi o egzotyczne awarie, tylko o kilka powtarzalnych pomyłek. Gdy ktoś po montażu mówi, że „wszystko jest podłączone, ale radio dalej gubi pamięć”, zwykle problem siedzi w jednym z poniższych miejsc.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Zamienione żółty i czerwony przewód | Radio działa, ale po wyłączeniu zapłonu traci ustawienia albo zachowuje się odwrotnie niż powinno | Przepnij stały plus na żółty, a ACC na czerwony |
| Zasilanie pamięci podłączone do obwodu po stacyjce | Urządzenie gaśnie razem z kluczykiem i nie ma z czego zapisać ustawień | Znajdź stałe 12 V z akumulatora lub właściwego punktu zasilania |
| Słaba masa | Radio resetuje się losowo, czasem przy odpalaniu silnika albo po wstrząsach | Oczyść punkt masowy i sprawdź ciągłość połączenia |
| Brak bezpiecznika na stałym plusie | Instalacja jest mniej bezpieczna, a zwarcie może uszkodzić radio lub wiązkę | Dodaj zabezpieczenie zgodne z instrukcją radia i przekrojem przewodu |
| Ufa się wyłącznie kolorom przewodów | W autach z odwróconym ISO albo po nieudolnej naprawie poprzedniego właściciela kolory przestają coś znaczyć | Potwierdź funkcję każdego przewodu miernikiem |
Najbardziej zdradliwe jest właśnie to ostatnie. W praktyce kolor kabla bywa tylko wskazówką, a nie dowodem. Jeśli poprzedni montażysta coś przerobił, radio może wyglądać na dobrze podłączone, choć pamięć dostaje prąd z niewłaściwego obwodu.
Gdy te podstawowe pomyłki są wykluczone, zostają już tylko instalacje nietypowe albo problemy wynikające z elektroniki samego auta.
Gdy instalacja auta nie jest standardowa
W nowszych samochodach coraz rzadziej trafia się prosty układ, w którym ACC jest dostępne na klasycznej kostce ISO. Część aut steruje zasilaniem radia przez magistralę CAN, czyli cyfrową komunikację między modułami auta. Wtedy zwykła zamiana żółtego i czerwonego przewodu nie rozwiąże problemu, bo sygnał po zapłonie trzeba wygenerować albo odczytać przez odpowiedni adapter.
| Rozwiązanie | Kiedy ma sens | Orientacyjny koszt |
|---|---|---|
| Przepięcie pinów A4 i A7 | Gdy auto ma odwrócony układ ISO i tylko stały plus oraz ACC są zamienione miejscami | 0-20 zł |
| Adapter ISO albo moduł CAN | Gdy samochód nie daje klasycznego ACC albo potrzebuje pośrednika między instalacją a radiem | 80-300 zł |
| Pomoc elektryka samochodowego | Gdy instalacja była już przerabiana, radio ma fabryczny wzmacniacz albo nie da się jednoznacznie ustalić obwodów | 100-250 zł za prostą usługę, więcej przy bardziej złożonym montażu |
W takich przypadkach najgorszym pomysłem jest zgadywanie. Zamiast oszczędzić godzinę, można spowodować problem z poborem prądu, błędy elektroniki albo konieczność rozbierania deski jeszcze raz. Zwykle lepiej dołożyć adapter, niż walczyć z instalacją na siłę.
To właśnie ten moment odróżnia szybki montaż od poprawnego montażu, który działa stabilnie przez lata.
Zanim zatrzaśniesz ramkę, sprawdź jeszcze te trzy rzeczy
Na końcu robię zawsze krótki test kontrolny. Jeśli radio przejdzie go bez problemu, mam dużą pewność, że pamięć będzie trzymać poprawnie także po kilku nocach postoju.
- Test napięcia. Żółty przewód ma mieć stałe 12-14,4 V, a czerwony tylko po stacyjce.
- Test pamięci. Ustaw jedną stację, wyłącz auto, odczekaj i sprawdź, czy zapis pozostał.
- Test masy. Jeśli radio resetuje się przy rozruchu, wróć do czarnego przewodu i punktu masowego.
Jeśli po tych krokach radio nadal kasuje ustawienia, problem leży już nie w samym urządzeniu, lecz w zasilaniu, adapterze albo nietypowej instalacji samochodu. Wtedy najlepiej wrócić do pomiaru stałego plusa i ACC, bo właśnie tam najczęściej kryje się odpowiedź.
