Podłączenie radia w ciągniku wygląda prosto tylko na zdjęciu z internetu. W praktyce liczą się trzy rzeczy: napięcie instalacji, porządna masa i to, czy radio potrzebuje stałego plusa oraz zasilania po stacyjce. Poniżej pokazuję, jak podłączyć radio w ciągniku bez zgadywania kolorów przewodów, jak dobrać przetwornicę do instalacji 24 V i jak uniknąć błędów, przez które sprzęt traci pamięć albo w ogóle nie startuje.
Najważniejsze kroki przed pierwszym uruchomieniem radia
- Najpierw sprawdź, czy instalacja ciągnika ma 12 V czy 24 V, bo większość klasycznych radioodtwarzaczy pracuje na 12 V.
- Do identyfikacji przewodów użyj multimetru, a nie samego koloru kabla.
- Stały plus, plus po stacyjce i masa to trzy połączenia, które decydują o tym, czy radio w ogóle ruszy.
- W układzie 24 V standardowe radio 12 V wymaga przetwornicy DC-DC albo wersji multivolt.
- Najczęstsze problemy po montażu to słaba masa, brak bezpiecznika i pomylone przewody pamięci oraz zapłonu.
Co sprawdzić zanim zaczniesz podłączenie
W starszych ciągnikach kolor przewodu nie mówi wszystkiego. Ja zawsze zaczynam od multimetru, bo w jednej maszynie znajdę instalację 12 V, w innej 24 V, a w kolejnej już przeróbkę po poprzednim właścicielu. To samo dotyczy samego radia: klasyczny odbiornik samochodowy zwykle chce 12 V, a modele ciężarowe albo multivolt potrafią przyjąć zarówno 12 V, jak i 24 V.
Na tym etapie sprawdzam też, czy w kabinie jest miejsce pod standard 1DIN, czyli pojedynczy wymiar radia montowany w większości prostych paneli. Jeśli masz fabryczną kostkę ISO, montaż jest szybszy. Jeśli nie, lepiej od razu założyć, że czeka cię własna wiązka, a nie tylko „podpięcie kilku kabelków”.
- Napięcie instalacji - przy sprawnym układzie 12 V zobaczysz zwykle około 12,4-12,8 V na postoju i 13,8-14,4 V po uruchomieniu silnika.
- Instalacja 24 V - orientacyjnie pracuje w okolicach 24,8-25,6 V na postoju i 27,6-28,8 V przy ładowaniu.
- Stały plus - zasila pamięć stacji i zegar, więc musi być obecny nawet po wyjęciu kluczyka.
- Plus po stacyjce - pojawia się po przekręceniu kluczyka; bez niego radio często nie włącza się normalnie.
- Masa - to przewód powrotny do akumulatora, czyli element, bez którego obwód nie domknie się prawidłowo.
Jeśli pomiary mocno odbiegają od tych zakresów, najpierw szukam problemu w ładowaniu albo połączeniach, a dopiero później w samym radiu. Kiedy wiesz już, z czym pracujesz, można bezpiecznie przejść do właściwego okablowania.
Jak połączyć przewody radia bez zgadywania

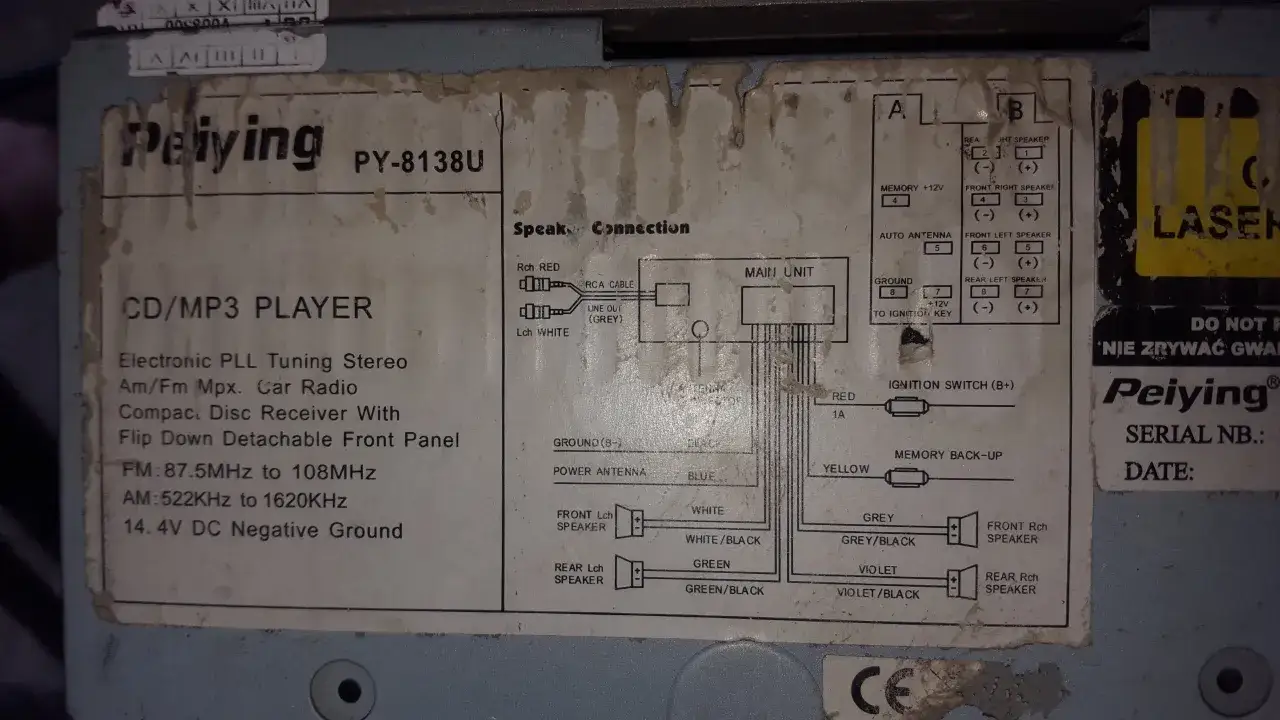

W większości aftermarketowych radii przewody mają podobną logikę, ale nie ufam wyłącznie kolorom. Sam kolor bywa standardowy, natomiast fabryczne wiązki w ciągnikach potrafią zaskoczyć. Dlatego najpierw sprawdzam funkcję przewodu, a dopiero potem go łączę.
| Przewód radia | Funkcja | Co się dzieje po złym podłączeniu |
|---|---|---|
| Żółty | Stały plus 12 V, pamięć | Radio gubi stacje i godzinę po wyłączeniu zapłonu |
| Czerwony | ACC, czyli plus po stacyjce | Radio nie uruchamia się poprawnie albo działa cały czas |
| Czarny | Masa | Pojawiają się zakłócenia, resetowanie lub brak startu |
| Niebieski lub niebiesko-biały | Remote / antena elektryczna / wzmacniacz | Antena lub wzmacniacz nie dostają sygnału włączenia |
| Pomarańczowy | Podświetlenie | Podświetlenie nie działa albo świeci stale |
Gdy montuję radio w ciągniku, robię to w takiej kolejności: odłączam akumulator, identyfikuję stały plus i plus po stacyjce, podpinam masę do czystego metalu, a dopiero później przechodzę do głośników. Jeśli używasz adaptera ISO, nie tnij oryginalnej wiązki bez potrzeby. To skraca czas serwisu i zostawia możliwość cofnięcia instalacji do stanu fabrycznego.
Przeczytaj również: Oczyszczacz czy nawilżacz powietrza: który wybór uchroni zdrowie?
W jakiej kolejności łączyć instalację
- Odłącz minus akumulatora, żeby nie zrobić zwarcia podczas próby.
- Znajdź przewód ze stałym napięciem i przewód po stacyjce miernikiem ustawionym na DC.
- Połącz żółty przewód radia ze stałym plusem, a czerwony z zasilaniem po kluczyku.
- Przykręć czarny przewód do pewnej masy, najlepiej do surowego metalu po zeszlifowaniu farby.
- Podłącz głośniki parami, nie zwierając ich minusów między sobą.
- Na końcu podepnij antenę i sprawdź, czy radio trzyma pamięć oraz włącza się z kluczyka.
Jeśli radio ma działać bez kluczyka, można je zasilić z plusa stałego, ale w praktyce zwykle wolę wersję ze stacyjką. W ciągniku łatwo zapomnieć o wyłączeniu sprzętu, a wtedy akumulator oddaje energię nie tam, gdzie trzeba. Kiedy okablowanie jest już jasne, najważniejsze staje się pytanie o napięcie całej maszyny.
Co zrobić, gdy ciągnik ma instalację 24 V
Tu najłatwiej zrobić kosztowny błąd. Standardowe radio 12 V nie powinno wisieć bezpośrednio na 24 V, bo w najlepszym razie będzie się resetować, a w gorszym po prostu się spali. Dlatego w praktyce są trzy sensowne drogi: radio 12 V z przetwornicą DC-DC, radio multivolt 12/24 V albo model typowo 24 V.
| Wariant | Kiedy ma sens | Plusy | Na co uważać |
|---|---|---|---|
| Radio 12 V + przetwornica DC-DC | Masz już dobre radio albo chcesz wybrać z szerokiej oferty modeli 12 V | Duży wybór, łatwiej dobrać funkcje, można zostawić ulubiony sprzęt | Trzeba dobrać przetwornicę z zapasem mocy i dobrze ją zabezpieczyć |
| Radio 12/24 V | Kupujesz nowe radio do ciągnika i chcesz najprostszy montaż | Mniej elementów, mniej miejsc awarii, prostsze okablowanie | Zwykle jest droższe lub mniej bogate w wybór modeli |
| Radio 24 V | Masz maszynę, która zawsze pracuje w układzie 24 V | Brak konwertera, prosta logika instalacji | Nie nadaje się do klasycznej instalacji 12 V |

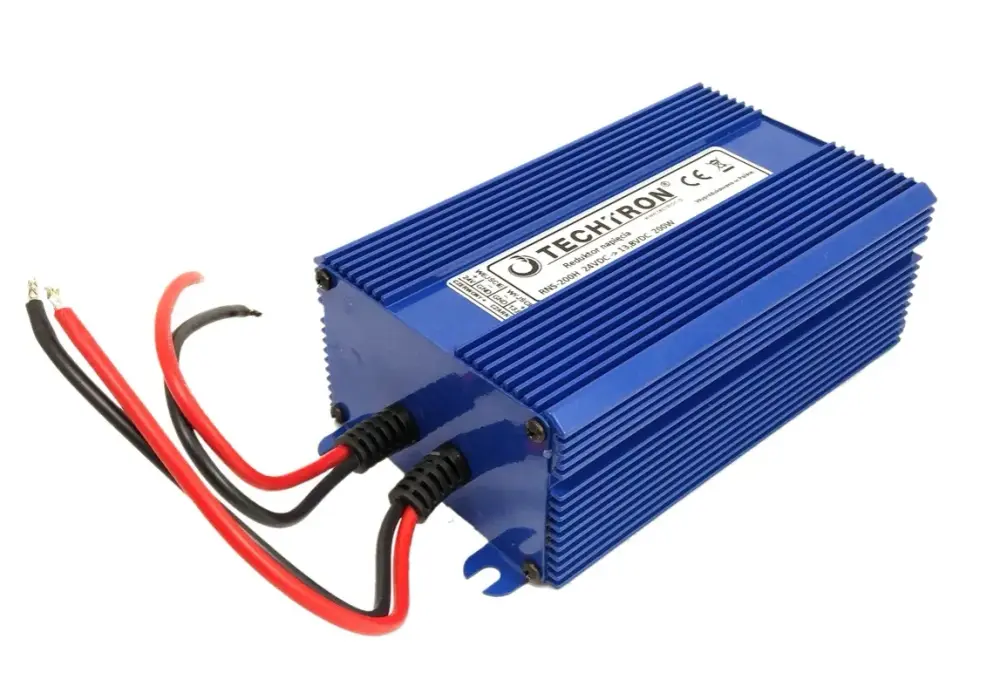

Jeśli wybierasz przetwornicę, nie patrzę wyłącznie na „czy działa”, tylko na zapas prądowy. Przy prostym odbiorniku sensowny jest model z wyraźnym marginesem względem poboru radia, a dla sprzętu z USB, Bluetooth i ekranem trzeba zostawić jeszcze więcej luzu. W praktyce lepiej kupić przetwornicę mocniejszą niż za słabą, bo zbyt mała będzie się grzać, wyłączać albo produkować spadki napięcia.
Dobry nawyk to osobny bezpiecznik po stronie zasilania przetwornicy i porządne chłodzenie samego modułu. Zbyt ciasno upchany reduktor napięcia pod deską rozdzielczą potrafi paść szybciej niż samo radio. Gdy napięcie jest już rozwiązane, zwykle zostają błędy montażowe, które widać od razu po uruchomieniu.
Najczęstsze błędy, które widać od razu po montażu
W kabinach rolniczych problemy z radiem rzadko biorą się z „wadliwego modelu”. Znacznie częściej winne są trzy rzeczy: słaba masa, pomylony stały plus z ACC i brak bezpiecznika na linii zasilania. Do tego dochodzą wibracje, kurz i wilgoć, które tylko przyspieszają ujawnienie błędów.
| Objaw | Prawdopodobna przyczyna | Co robię najpierw |
|---|---|---|
| Radio traci ustawienia po zgaszeniu silnika | Żółty przewód nie ma stałego plusa | Sprawdzam zasilanie pamięci i poprawiam punkt poboru |
| Radio nie włącza się w ogóle | Brak napięcia na ACC, brak masy albo przepalony bezpiecznik | Mierzę napięcie na czerwonym i czarnym przewodzie |
| Radio resetuje się przy pracy silnika | Spadek napięcia, słaby styk lub za słaba przetwornica | Sprawdzam masę, zaciski i zapas mocy konwertera |
| Bezpiecznik pali się od razu | Zwarcie, odwrotna polaryzacja albo zły bezpiecznik | Oglądam wiązkę i poprawiam izolację połączeń |
| Słaby odbiór stacji | Zła antena, słaba masa kabiny albo kabel antenowy prowadzony przy zasilaniu | Oddzielam przewody i poprawiam montaż anteny |
Jeżeli radio działa tylko chwilę, a potem gaśnie, zwykle nie szukam problemu w samym urządzeniu. Najpierw wracam do trzech przewodów zasilających, bo one odpowiadają za większość awarii startu. To właśnie dlatego przy montażu liczy się nie tylko schemat, ale też jakość wykonania całej instalacji.
Jak poprawić odbiór i trwałość całej instalacji
Sam montaż elektryczny to połowa sukcesu. Druga połowa to mechanika: gdzie radio leży, jak prowadzisz przewody i czy antena ma dobre warunki pracy. W ciągniku, który trzęsie się na nierównej ziemi, luźny konektor potrafi narobić więcej szkód niż błędnie dobrany model radia.
- Masa na gołym metalu - zdrapuję farbę do blachy, bo przykręcenie do lakieru daje słaby styk.
- Złącza zabezpieczone termokurczem - zwykła skrętka działa chwilę, ale wibracje szybko ją osłabiają.
- Oddzielny przebieg kabla antenowego - nie prowadzę go równolegle do grubych przewodów zasilających, bo to ogranicza zakłócenia.
- Bezpieczne miejsce montażu - radio nie powinno leżeć w strefie, gdzie dostaje kurz, wodę albo uderzenia kolanem przy wsiadaniu.
- Antena wysoko i możliwie daleko od elektroniki - to prosty sposób na lepszy odbiór, szczególnie w maszynach z dużą ilością osprzętu LED.
- Porządny uchwyt - luźna obudowa po kilku tygodniach pracy zaczyna rezonować i niszczyć przewody.
Jeśli ciągnik pracuje bez kabiny albo w bardzo brudnym środowisku, rozważyłbym radio w obudowie odporniejszej na kurz i wilgoć. To nie jest detal marketingowy, tylko realna różnica w trwałości. Gdy wszystko jest już stabilne mechanicznie, zostaje ostatnia rzecz: wybrać montaż, który nie wymaga ciągłych poprawek.
Montaż, który wytrzyma sezon, kurz i wibracje
Najlepszy efekt daje prosta zasada: mniej improwizacji, więcej pomiaru. Jeśli ciągnik ma nieznaną historię instalacji, nie wciskam radia „na skrętkę”, tylko robię porządne połączenia, daję bezpiecznik blisko źródła zasilania i sprawdzam wszystko multimetrem przed zamknięciem konsoli. To zajmuje kilka minut więcej, ale oszczędza godziny szukania błędu później.
W praktyce najbardziej opłaca się zacząć od ustalenia napięcia maszyny, potem dobrać właściwy typ radia, a dopiero na końcu montować je na stałe. W ciągniku nie wygrywa ten, kto zrobi instalację najszybciej, tylko ten, kto po sezonie nie musi do niej wracać. Jeśli trzymasz się tej kolejności, radio będzie działało stabilnie, pamiętało ustawienia i nie zamieni się w źródło kolejnych usterek.
