Dobrze zaplanowana instalacja antenowa oszczędza później kucia ścian, nerwów przy pierwszej burzy i przypadkowych spadków jakości obrazu. W praktyce chodzi o to, by od razu zdecydować, skąd bierze się sygnał, jak ma być rozprowadzony po pokojach i czy system ma obsłużyć tylko telewizję naziemną, czy także satelitę. Poniżej rozkładam ten temat na czynniki pierwsze: od układu kabli, przez dobór osprzętu, aż po błędy, które najczęściej psują odbiór.
Najważniejsze elementy, które warto ustalić przed montażem
- Najlepszym układem w domu jednorodzinnym jest zwykle gwiazda - każdy pokój dostaje osobny przewód do punktu centralnego.
- Do toru zewnętrznego wybieraj kabel 75 Ω w wersji PE lub żelowanej, bo zwykły przewód wewnętrzny szybciej pada na słońcu i wilgoci.
- Do telewizji satelitarnej nie stosuje się zwykłego rozgałęźnika; przy wielu punktach potrzebny jest multiswitch albo inny poprawny układ dystrybucji.
- Okablowanie warto przygotować jeszcze przed tynkami, a w newralgicznych miejscach zostawić peszel i zapas przewodu.
- Ochrona przepięciowa i uziemienie są tak samo ważne jak sama antena, zwłaszcza gdy maszt wychodzi ponad dach.

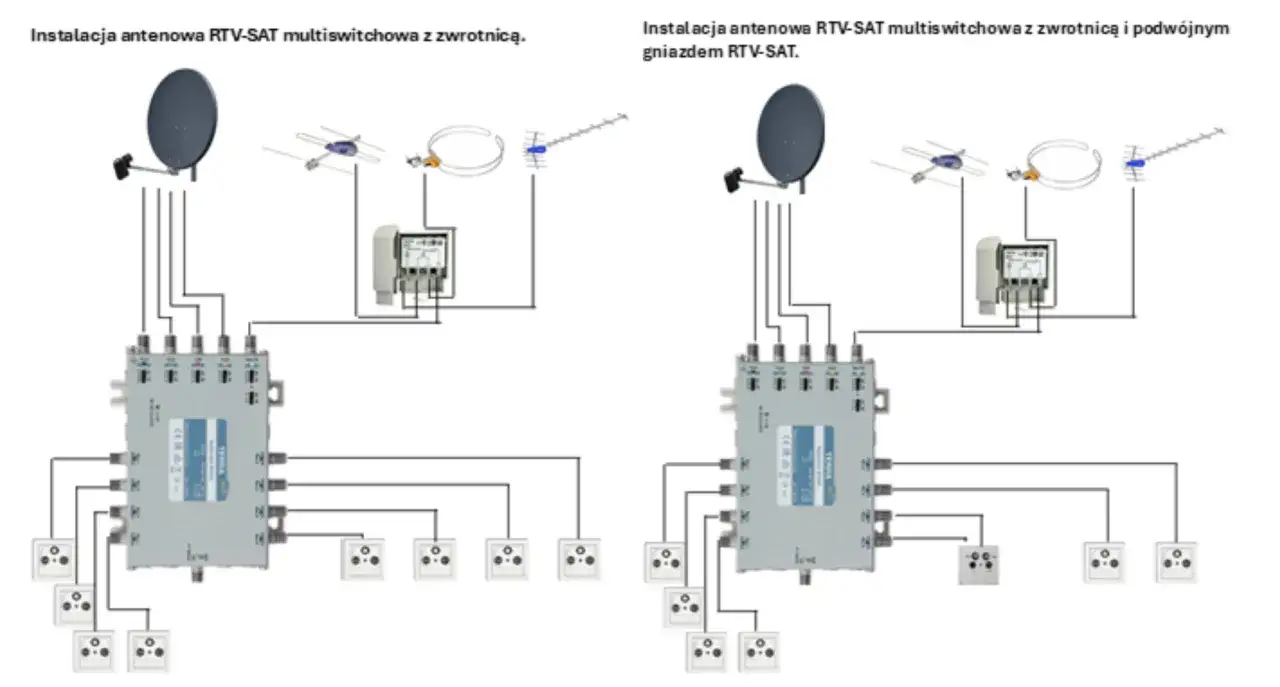

Jak czytać schemat instalacji antenowej w domu jednorodzinnym
Ja zaczynam od prostego pytania: ile niezależnych punktów odbioru ma działać w domu i czy każdy z nich ma mieć własny tor sygnałowy. To właśnie odróżnia dobrze zaprojektowaną instalację od prowizorki, która działa tylko do pierwszego remontu. Jeśli w projekcie przewidzę salon, sypialnię, gabinet i pokój dziecka, to od razu wiem, ile kabli poprowadzić, gdzie umieścić punkt centralny i czy zostawić rezerwę na kolejne urządzenia.
W praktyce taki plan powinien odpowiedzieć na cztery sprawy: źródło sygnału (naziemne, satelitarne, radio FM/DAB, ewentualnie monitoring), miejsce montażu anten (dach, komin, elewacja), punkt rozdziału (najczęściej poddasze, strych albo szafka teletechniczna) oraz liczbę gniazd w pokojach. W domu jednorodzinnym nie opłaca się projektować tego „na styk”, bo później każdy dodatkowy pokój oznacza doprowadzanie przewodu po wykończeniu wnętrz.
Jeśli miałbym wskazać jedną zasadę, która najczęściej robi różnicę, to jest nią zapas. Jedno dodatkowe wyjście, jeden wolny peszel i jeden przewód więcej do punktu centralnego kosztują niewiele, a dają spokój na lata. Taki sposób myślenia naturalnie prowadzi do następnego kroku, czyli wyboru konkretnych elementów instalacji.
Z czego składa się dobrze zaprojektowany układ RTV-SAT
Najprostsza instalacja antenowa nie potrzebuje wielu urządzeń, ale każdy element ma znaczenie. Najczęściej widzę, że problemy zaczynają się nie na etapie „czy antena jest dobra”, tylko przy kablu, złączach i sposobie rozdzielenia sygnału. Jeśli któryś z tych punktów jest słaby, reszta układu nie uratuje odbioru.
| Element | Do czego służy | Na co zwracam uwagę |
|---|---|---|
| Anteny naziemne UHF/VHF | Odbierają telewizję DVB-T2/HEVC, a w razie potrzeby także pasmo VHF dla wybranych multipleksów. | Dobiera się je do lokalnych warunków odbioru, a nie „na oko”. |
| Czasza satelitarna i konwerter LNB | Zapewniają odbiór sygnału satelitarnego. | Do prostego układu wystarczy pojedynczy tor, ale do wielu punktów lepiej myśleć o rozwiązaniu wielowyjściowym. |
| Kabel koncentryczny 75 Ω | Transportuje sygnał od anteny do gniazda. | Na zewnątrz używam przewodu odpornego na UV, zwykle w płaszczu PE albo w wersji żelowanej. |
| Zwrotnica lub sumator | Łączy lub rozdziela tory naziemne, radiowe i satelitarne. | To element porządkujący układ, ale nie zastępuje poprawnej topologii. |
| Multiswitch | Rozdziela sygnał satelitarny i naziemny do wielu gniazd. | Przy kilku pokojach to zwykle bezpieczniejszy wybór niż prosty rozgałęźnik. |
| Gniazda końcowe RTV/SAT | Kończą tor sygnałowy w pomieszczeniu. | W instalacji gwiazdowej stosuję gniazda końcowe, a nie przypadkowe przelotowe rozwiązania. |
| Złącza F kompresyjne | Łączą kabel z urządzeniami i gniazdami. | Dobre zarobienie złącza często decyduje o tym, czy instalacja będzie stabilna po kilku sezonach. |
| Ochrona przepięciowa i uziemienie | Chronią sprzęt i instalację przed skutkami wyładowań oraz różnic potencjałów. | Ten punkt trzeba przewidzieć przed montażem, nie po pierwszym uszkodzeniu dekodera. |
Jeśli w domu ma działać także radio albo monitoring, do listy dochodzą jeszcze odpowiednie anteny i ewentualne modulator lub dodatkowe tory. W praktyce najważniejsze jest jednak to, by nie mylić osprzętu do zwykłej dystrybucji telewizji naziemnej z elementami potrzebnymi do satelity. To prowadzi do najczęstszego wyboru, przed którym staje inwestor: prosty układ czy rozbudowana instalacja z wieloma punktami.
Który wariant wybrać do twojego domu
Nie każdy dom potrzebuje od razu rozbudowanego systemu RTV-SAT. Czasem wystarczy dobrze zrobiona telewizja naziemna i jeden porządny punkt w salonie, a czasem sens ma tylko układ, który od początku uwzględnia kilka niezależnych odbiorników. Gdy projektuję takie instalacje, patrzę przede wszystkim na liczbę pokoi, styl korzystania z telewizji i to, czy dom ma być gotowy na przyszłą rozbudowę.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Tylko telewizja naziemna | Gdy w domu ma działać 1-2 telewizory i nie potrzebujesz satelity. | Najprostszy i najtańszy układ, łatwy w serwisie. | Brak niezależnego toru satelitarnego i mniejsza elastyczność na przyszłość. |
| DVB-T2 + SAT z jednym dekoderem | Gdy wystarczy jeden wybierany kanał satelitarny rozprowadzany do kilku pokoi. | Niższy koszt niż pełny multiroom, prostsze okablowanie. | Wszystkie telewizory oglądają w praktyce ten sam kanał satelitarny, więc to kompromis. |
| RTV-SAT z multiswitchem | Gdy dom ma kilka pokoi i chcesz niezależnego odbioru w każdym z nich. | Największa wygoda, dobra skalowalność, łatwa rozbudowa. | Więcej kabli, wyższy koszt i większa potrzeba starannego projektu. |
Dlaczego rozgałęźnik nie zastąpi multiswitcha
To jeden z tych skrótów, które kończą się powtarzającymi problemami. Zwykły rozgałęźnik pasywny można czasem zastosować w torze naziemnym, ale w satelicie sprawa wygląda inaczej, bo tuner steruje konwerterem napięciem i sygnałem przełączającym. Gdy rozdzielisz taki tor „byle czym”, zaczynają się kłopoty z wyborem pasma, polaryzacji i jakością odbioru. Dlatego przy kilku gniazdach SAT multiswitch jest rozwiązaniem bezpieczniejszym i technicznie poprawnym.
Przeczytaj również: Ustawienie anteny naziemnej telefonem - Poradnik krok po kroku
Kiedy warto dołożyć dodatkowy przewód
Jeśli mam jedną radę dla osoby budującej dom, to brzmi ona tak: zostaw dodatkowy przewód z salonu i z poddasza do punktu centralnego. Taki zapas przydaje się, gdy po roku pojawia się drugi dekoder, monitoring, inny układ telewizji albo po prostu chcesz zmienić koncepcję bez demolowania ścian. W domu jednorodzinnym ta rezerwa jest tania na etapie budowy i bardzo droga po wykończeniu.
Gdy już wiadomo, jaki wariant ma działać w domu, można przejść do samego prowadzenia kabli. I tu najwięcej zyskuje się nie na drogim sprzęcie, tylko na starannym montażu.
Jak poprowadzić kable, żeby instalacja nie traciła jakości
Najlepiej myśleć o kablach jak o szkielecie całej instalacji. Jeśli przewody są źle ułożone, nawet dobra antena nie da stabilnego efektu. Ja trzymam się kilku zasad, które w praktyce naprawdę działają:
- Najpierw wyznaczam punkt centralny - zwykle poddasze, strych albo szafkę teletechniczną.
- Od każdego gniazda prowadzę osobny przewód do tego samego miejsca, bez kombinowania z łączeniem po drodze.
- Kabel prowadzę pionowo lub poziomo, a nie „po skosie”, żeby później dało się go przewidzieć przy wierceniu i remoncie.
- Zachowuję odstęp od instalacji 230 V - praktycznie minimum 10-15 cm, bo bliski kontakt z przewodami zasilającymi potrafi wprowadzać zakłócenia.
- Na zewnątrz używam przewodu odpornego na UV i wilgoć, najlepiej w wersji PE albo żelowanej.
- Zostawiam zapas kabla przy każdym punkcie i w punkcie centralnym, a końce opisuję, żeby po latach nie zgadywać, co jest czym.
Warto też pamiętać o peszlu, czyli rurze osłonowej. To drobiazg, który daje dużą korzyść: jeśli przewód kiedyś ulegnie uszkodzeniu, można go wymienić bez niszczenia tynku. Z kolei na złączach nie oszczędzam - źle zarobione końcówki F potrafią zepsuć cały tor bardziej niż przeciętna antena. Dobrze ułożone okablowanie rozwiązuje większość problemów, ale zostaje jeszcze temat bezpieczeństwa na dachu i przy wejściu do budynku.
Ochrona, uziemienie i burze to nie są dodatki
Jeśli maszt antenowy wychodzi ponad dach, temat ochrony przestaje być opcjonalny. W takiej sytuacji sprawdzam, jak połączyć instalację z uziemieniem i czy potrzebny jest dodatkowy ogranicznik przepięć na wejściu kabla do budynku. Nie traktuję tego jak formalność, bo szkody po przepięciu często wychodzą dopiero po czasie, a wtedy problemem nie jest już antena, tylko uszkodzony tuner, telewizor albo zasilacz.
Przy montażu na elewacji albo niżej pod połacią dachu zasady bywają prostsze, ale i tak nie warto zgadywać. Liczy się rzeczywiste położenie anteny, długość przewodu, typ masztu i sposób wprowadzenia kabla do środka. Najrozsądniej jest zaplanować tę część razem z elektrykiem lub doświadczonym instalatorem, zwłaszcza gdy w domu są też inne systemy niskoprądowe.
Ochrona ma jeszcze jeden wymiar: porządek w połączeniach. Krótkie, sensownie prowadzone połączenie uziemiające i dobre złącza są ważniejsze niż przypadkowe „dodatkowe zabezpieczenie” kupione na końcu. To naturalnie prowadzi do pytania, gdzie ludzie najczęściej popełniają błędy i ile kosztuje ich poprawianie.
Najczęstsze błędy, które psują odbiór i podbijają koszty
W praktyce wciąż widzę te same pomyłki. Część z nich nie daje objawów od razu, ale po kilku miesiącach albo po pierwszej zimie robi się z nich realny problem. Poniżej zestawiam te, które psują odbiór najczęściej.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Łączenie gniazd szeregowo | Spadek jakości w kolejnych punktach i trudniejsza diagnostyka. | Stosować topologię gwiazdy i osobny przewód do każdego gniazda. |
| Za słaby kabel | Zakłócenia, większe tłumienie i szybsza degradacja na zewnątrz. | Wybrać kabel 75 Ω o dobrym ekranowaniu, a na zewnątrz wersję PE lub żelowaną. |
| Prowadzenie przewodów zbyt blisko 230 V | Zakłócenia i niepotrzebne ryzyko przy serwisie. | Zachować odstęp i prowadzić przewody logicznie, w osobnych trasach. |
| Brak peszla i zapasu kabla | Każda awaria oznacza kucie ścian lub odkrywanie elewacji. | Od razu zostawić osłonę i rezerwę przewodu. |
| Złe złącza albo niedokładne zarobienie końcówek | Utrata sygnału, niestabilność po deszczu lub wietrze. | Stosować porządne złącza F i poprawną technikę montażu. |
| Mylenie wzmacniacza z lekarstwem na każdy problem | Przesterowanie i jeszcze gorszy odbiór, jeśli sygnał wejściowy jest już dobry. | Najpierw dobra antena i poprawny montaż, dopiero potem ewentualne wzmocnienie. |
Jeśli chodzi o budżet, to w 2026 r. prosta instalacja do samej telewizji naziemnej zwykle zamyka się w kilkuset złotych za materiały, a pełniejszy układ RTV-SAT z multiswitchem, czaszą i kilkoma punktami często wchodzi w widełki około 1,5-4 tys. zł za osprzęt. Sama usługa montażu i ustawienia pojedynczej anteny bywa wyceniana orientacyjnie na 150-400 zł, ale przy większym domu koszt rośnie wraz z liczbą gniazd, długością tras kablowych i poziomem skomplikowania. To nie jest miejsce na cięcie wydatków za wszelką cenę, bo tania poprawka po remoncie zwykle kosztuje więcej niż lepszy projekt na starcie.
Zostaw sobie miejsce na rozbudowę, a instalacja odwdzięczy się spokojem
W domu jednorodzinnym najbardziej opłaca się myśleć nie tylko o tym, co ma działać dziś, ale też o tym, co może dojść za dwa lub trzy lata. Jeden dodatkowy przewód do salonu, wolne miejsce w szafce teletechnicznej i peszel w kierunku dachu potrafią oszczędzić bardzo dużo pracy. To szczególnie ważne wtedy, gdy dom ma być elastyczny: dziś telewizor w salonie, jutro drugi dekoder w gabinecie, a za jakiś czas może monitoring albo zmiana układu pokoi.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to brzmiałaby ona tak: nie projektuj instalacji antenowej pod minimalny scenariusz. Lepiej położyć odrobinę więcej kabla i zostawić sensowną rezerwę, niż wracać do zamkniętych ścian. Dobrze zrobiony układ antenowy nie powinien być widoczny na co dzień - ma po prostu działać stabilnie, bez przerw, bez kombinowania i bez niespodzianek przy każdej zmianie sprzętu.
