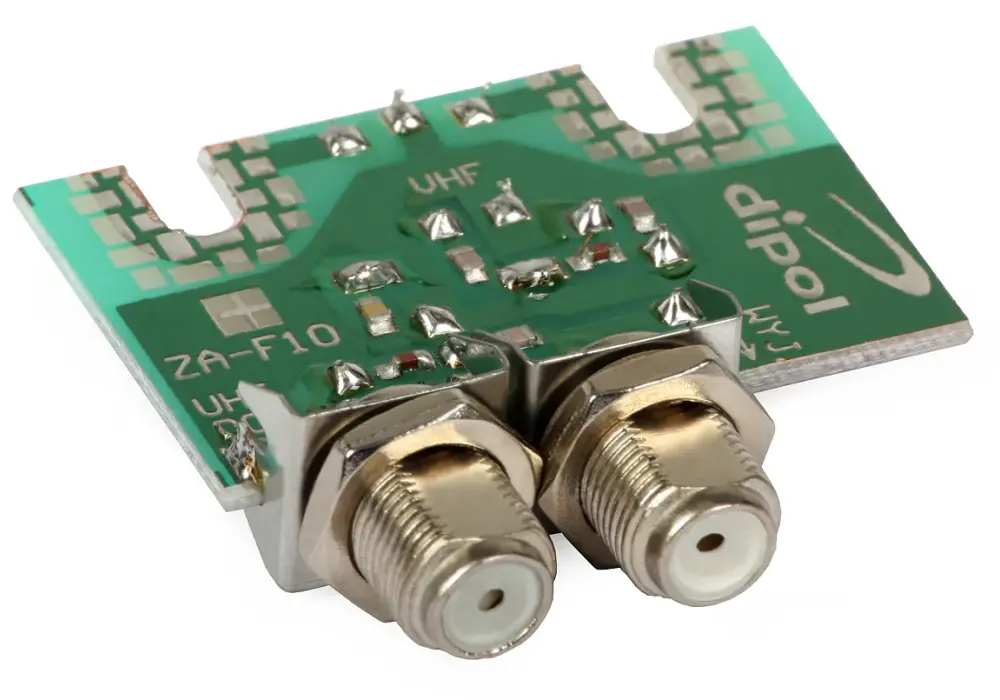

Zwrotnica antenowa do telewizji naziemnej przydaje się wtedy, gdy jedna antena nie wystarcza albo trzeba połączyć kilka torów sygnału bez niepotrzebnych strat. Najczęściej chodzi o zestaw UHF i VHF, czyli odbiór głównych multipleksów oraz MUX-8, ale w praktyce w grę wchodzi też radio FM, filtracja LTE/5G i zasilanie przedwzmacniacza. Poniżej pokazuję, kiedy taki element ma sens, jak go dobrać i jak zamontować go tak, żeby nie robić sobie dodatkowych problemów na kablu.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem zwrotnicy
- Potrzebujesz jej przede wszystkim wtedy, gdy łączysz anteny UHF i VHF albo dodajesz tor FM do jednej instalacji.
- Zakres pracy musi pasować do anten i do lokalnego nadajnika, zwłaszcza przy MUX-8 z pasma VHF 174-230 MHz.
- Najlepsze miejsce montażu to okolice anten, na maszcie lub tuż obok niego, a nie przy samym telewizorze.
- Warto sprawdzić przejście DC, ekranowanie i obudowę, bo to decyduje o zasilaniu przedwzmacniacza i odporności na pogodę.
- Nie każda zwrotnica rozwiązuje każdy problem, bo przy dwóch nadajnikach w tym samym paśmie może być potrzebny bardziej precyzyjny układ.
Do czego służy zwrotnica i kiedy nie warto jej kupować
Najprościej mówiąc, zwrotnica łączy sygnały z kilku wejść w jedno wyjście, ale robi to selektywnie, według pasm. To ważne, bo to nie jest rozgałęźnik i nie jest też wzmacniaczem. Jej zadanie polega na takim połączeniu torów sygnałowych, żeby nie mieszać ze sobą pasm VHF, UHF albo FM i nie wprowadzać większych strat niż trzeba.
W praktyce najczęściej stosuję ją w dwóch sytuacjach: gdy jedna antena obsługuje UHF, a druga VHF, oraz wtedy, gdy do instalacji chcę dołożyć radio FM. W domowych instalacjach to właśnie zwrotnica porządkuje tor sygnału, kiedy odbiór MUX-8 wymaga osobnej anteny VHF, a reszta multipleksów idzie z UHF. Jeśli masz tylko jedną antenę i jeden telewizor, bardzo często w ogóle jej nie potrzebujesz.
| Element | Co robi | Kiedy go używam |
|---|---|---|
| Zwrotnica | Łączy sygnały z różnych pasm lub anten | Gdy mam UHF + VHF albo UHF + FM |
| Rozgałęźnik | Dzieli jeden sygnał na kilka wyjść | Gdy jedna antena zasila 2-4 telewizory |
| Symetryzator | Dopasowuje antenę do kabla 75 Ω | Gdy antena pasywna wymaga poprawnego dopasowania |
To rozróżnienie ma znaczenie, bo wiele problemów z odbiorem bierze się nie z „słabej zwrotnicy”, tylko z błędnego użycia urządzenia o innym zadaniu. Jeśli problemem jest niski poziom sygnału, najpierw patrzę na antenę, kierunek ustawienia i jakość kabla. Dopiero później dokładam kolejne elementy toru.
Jak dobrać model do konkretnej instalacji
Ja patrzę na trzy rzeczy: pasmo, liczbę wejść i to, czy układ ma zasilić przedwzmacniacz. W instalacjach do telewizji naziemnej najczęściej szukam urządzenia z wejściem VHF 174-230 MHz i UHF 470-694 MHz. Jeśli producent podaje szerszy zakres, na przykład 470-790 MHz, zwykle nie jest to błąd, tylko katalogowe opisanie urządzenia, które zostało zrobione szerzej niż aktualnie wykorzystywany zakres telewizyjny.
| Sytuacja | Co zwykle wybieram | Uwaga praktyczna |
|---|---|---|
| UHF + VHF | Zwrotnicę dwuwejściową VHF/UHF | To najczęstszy układ przy MUX-8 |
| UHF + VHF + FM | Model trójwejściowy | FM ma sens tylko wtedy, gdy faktycznie korzystasz z radia |
| Dwa nadajniki w różnych pasmach | Zwrotnicę pasmową | Sprawdź kierunki anten i polaryzację sygnału |
| Dwa nadajniki w tym samym paśmie UHF | Zwrotnicę kanałową albo inną antenę | Prosty sumator bywa tu niewystarczający |
Przejście DC to kolejny detal, który ma duże znaczenie. Jeśli antena ma przedwzmacniacz, zasilanie musi trafić do właściwego wejścia zwrotnicy. Bez tego instalacja wygląda poprawnie, ale wzmacniacz w antenie po prostu nie pracuje. Właśnie dlatego nie kupuję „byle czego” z odpowiednim napisem na obudowie, tylko sprawdzam, które wejście przepuszcza napięcie.
Na co patrzę w specyfikacji
Impedancja 75 Ω to standard dla instalacji RTV. Jeśli zwrotnica, kabel i złącza pracują w tym samym standardzie, maleje ryzyko odbić i niepotrzebnych strat. Z kolei złącza F są dziś najbardziej praktycznym wyborem, bo dają stabilne połączenie i łatwo je uszczelnić.
Warto też zwrócić uwagę na obudowę. Do montażu na zewnątrz szukam konstrukcji bryzgoszczelnej albo przynajmniej przeznaczonej do montażu masztowego. Na papierze każdy element wygląda dobrze, ale to wilgoć, słońce i wiatr najczęściej weryfikują jakość wykonania.
Przeczytaj również: Jaka antena do Cyfry Plus? Wybierz najlepszą antenę i uniknij problemów z sygnałem
Kiedy lepsza jest antena combo
Jeśli instalacja ma być prosta, czasem lepiej kupić jedną antenę typu combo niż budować układ z dwóch osobnych anten i zwrotnicy. To dobry wybór wtedy, gdy odbiór UHF i VHF ma iść z tego samego kierunku, a warunki terenowe nie są bardzo trudne. Gdy jednak nadajniki są rozrzucone, a polaryzacje się różnią, osobne anteny i właściwie dobrana zwrotnica dają więcej kontroli nad całą instalacją.
W praktyce ten etap decyduje o tym, czy instalacja będzie przewidywalna, czy tylko „jakoś zadziała”. A skoro już wiadomo, co wybrać, trzeba jeszcze zamontować to tak, żeby nie zepsuć sygnału na ostatnich metrach kabla.
Jak zamontować ją tak, żeby nie tracić sygnału
Najmniej problemów widzę wtedy, gdy zwrotnica znajduje się jak najbliżej anten i jest osłonięta przed wodą. Im krótsze odcinki kabla między anteną a zwrotnicą, tym mniejsze ryzyko strat i zakłóceń. To brzmi banalnie, ale w praktyce właśnie na tym etapie wielu użytkowników niepotrzebnie komplikuje sobie instalację.
- Ustaw najpierw anteny osobno, zanim zaczniesz je łączyć.
- Podłącz kable do właściwych wejść, zgodnie z opisem VHF, UHF lub FM.
- Sprawdź przejście DC, jeśli jedna z anten ma przedwzmacniacz.
- Zrób pętlę kroplową, czyli niewielki łuk kabla przed wejściem do obudowy, żeby woda nie spływała do złącza.
- Uszczelnij wszystkie połączenia taśmą samowulkanizującą albo osłoną przeznaczoną do pracy na zewnątrz.
- Dopiero potem poprowadź jeden kabel w dół do rozgałęźnika, wzmacniacza domowego albo bezpośrednio do odbiornika.

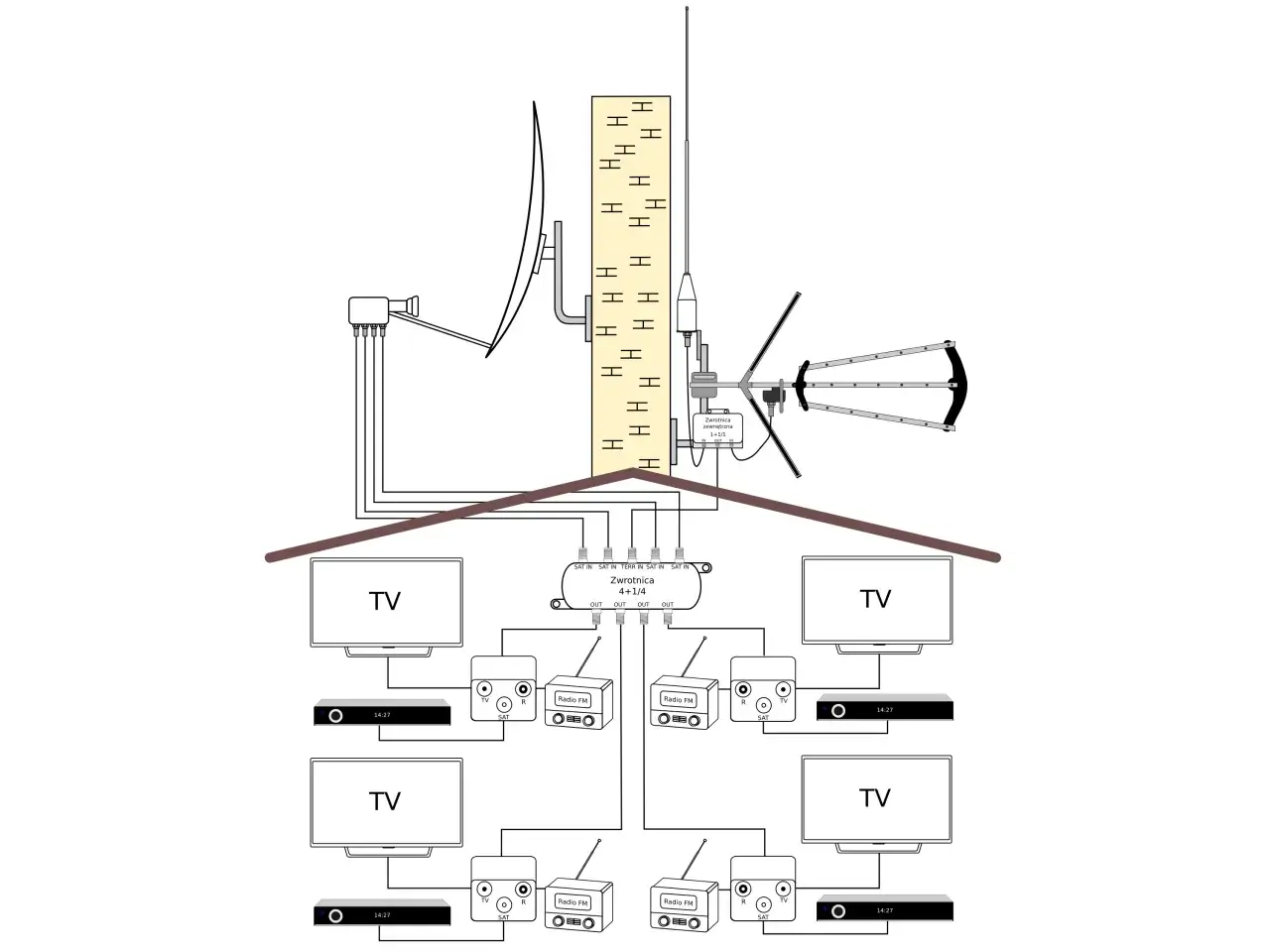

W instalacjach zbiorczych i wielopunktowych kolejność ma jeszcze większe znaczenie. Najpierw łączę tory antenowe, potem ewentualnie wzmacniam i dopiero na końcu rozdzielam sygnał na kolejne pokoje. To ogranicza chaos, a przy diagnozie usterek od razu widać, który fragment układu sprawia kłopot.
Jeśli po montażu odbiór jest niestabilny, nie zakładam od razu, że zwrotnica jest wadliwa. Częściej winne są złącza, za mocno zagięty kabel, źle ustawiona antena albo brak zasilania na wejściu, które tego wymaga. I właśnie takie błędy omówię teraz wprost, bez owijania w techniczne slogany.
Najczęstsze błędy, które psują odbiór
Przy zwrotnicach problemem rzadko jest sam produkt, a dużo częściej sposób użycia. Widziałem już instalacje, które wyglądały poprawnie, ale przez jeden szczegół traciły stabilność po wietrze, deszczu albo po prostu wieczorem, gdy poziom zakłóceń rósł. Poniżej zestawiam błędy, które powtarzają się najczęściej.
| Błąd | Co się dzieje | Jak to poprawić |
|---|---|---|
| Pomylenie wejść VHF i UHF | Odbiór jest słaby albo zanika na części kanałów | Sprawdź opisy na obudowie i dokumentację modelu |
| Brak przejścia DC na właściwym torze | Przedwzmacniacz nie dostaje zasilania | Upewnij się, że napięcie idzie przez odpowiednie wejście |
| Łączenie dwóch anten UHF bez selektywności | Sygnały się zakłócają zamiast sumować | Użyj zwrotnicy kanałowej albo zmień koncepcję antenową |
| Brak uszczelnienia złączy | Po kilku tygodniach pojawiają się spadki jakości | Uszczelnij wszystkie połączenia i zabezpiecz obudowę |
| Za długi odcinek kabla między anteną a zwrotnicą | Rosną straty i podatność na zakłócenia | Przenieś zwrotnicę bliżej masztu |
| Zakup „na oko” bez sprawdzenia pasma | Nie działa MUX-8 albo część UHF znika | Sprawdź pasmo pracy, zamiast kierować się tylko ceną |
Jest jeszcze jeden błąd, który często umyka: zbyt duże oczekiwania wobec elementu pasywnego. Zwrotnica nie poprawi słabego sygnału, nie usunie źle ustawionej anteny i nie naprawi przesterowania. Jej rolą jest uporządkowanie toru sygnału, a nie cudowne „podniesienie jakości”.
To ważne także wtedy, gdy odbiór wydaje się poprawny na jednym telewizorze, a na drugim już nie. W takiej sytuacji problem bywa w poziomie sygnału po rozdzieleniu albo w różnicach między kablami i gniazdami. Dopiero po wykluczeniu takich rzeczy ma sens dalsze inwestowanie w sprzęt.
Ile kosztuje sensowny zestaw i za co naprawdę płacisz
Ceny są dość stabilne w swojej logice, nawet jeśli promocje potrafią je chwilowo przesunąć. Najprostsze zwrotnice dwuwejściowe do domu zwykle mieszczą się w okolicach 20-60 zł. Modele z dodatkowymi wejściami, lepszą obudową i przejściem DC kosztują częściej 70-150 zł. Jeśli dokładasz osobny filtr LTE/5G, trzeba liczyć kolejne 20-80 zł, zależnie od wykonania.
| Segment | Typowa cena | Co dostajesz |
|---|---|---|
| Dwuwejściowa VHF/UHF | 20-60 zł | Najprostsze łączenie dwóch torów sygnału |
| FM/VHF/UHF | 30-80 zł | Więcej elastyczności w jednej instalacji |
| Modele bardziej selektywne lub wielowejściowe | 70-150 zł | Lepsze dopasowanie do trudniejszej instalacji |
| Osobny filtr LTE/5G | 20-80 zł | Dodatkową ochronę przed zakłóceniami z pasma mobilnego |
Za co naprawdę płacisz? Nie tylko za nazwę producenta. Dla mnie liczy się przede wszystkim jakość wykonania obudowy, sensowne tłumienie przejścia, odporność na warunki atmosferyczne i to, czy układ przepuszcza zasilanie tam, gdzie trzeba. Jeśli różnica między dwoma modelami wynosi kilkanaście złotych, zwykle wybieram ten lepiej zabezpieczony, bo oszczędność na tym elemencie często kończy się ponownym wejściem na dach.
Warto też pamiętać, że filtr LTE/5G ma sens tylko wtedy, gdy rzeczywiście masz problem z zakłóceniami lub pracujesz blisko silnych nadajników komórkowych. Dokładanie filtra „na zapas” bywa mniej skuteczne niż poprawa ustawienia anteny albo wymiana zbyt słabego kabla. I to prowadzi do najważniejszej praktycznej zasady: czasem lepiej poprawić samą antenę niż dokładać kolejne elementy po drodze.
Kiedy lepiej poprawić antenę niż dokładać kolejne elementy
Jeśli odbiór nadal jest niestabilny, nie zaczynam od kolejnego akcesorium. Najpierw sprawdzam, czy antena faktycznie jest dobrana do warunków odbioru, czy stoi we właściwym kierunku i czy lokalna polaryzacja zgadza się z nadajnikiem. Przy MUX-8, czyli paśmie VHF, to bywa decydujące bardziej niż sama marka zwrotnicy.
Zwrotnica ma sens wtedy, gdy porządkuje dobrze zaprojektowaną instalację. Jeśli antena jest za słaba, kabel kiepski, a złącza nieszczelne, lepszy efekt da wymiana anteny, poprawa montażu albo skrócenie toru sygnałowego. W instalacjach domowych najczęściej działa prosta zasada: właściwa antena, krótki kabel, dobrze dobrana zwrotnica i szczelne połączenia. Dopiero później ma sens dokładanie wzmacniaczy i filtrów.
Jeżeli miałbym zostawić jedną praktyczną myśl, to tę: nie kupuj zwrotnicy jako „naprawy” słabego odbioru. Kupuj ją wtedy, gdy naprawdę chcesz połączyć pasma albo anteny w sposób kontrolowany. Wtedy ten mały element robi dokładnie to, czego od niego oczekujesz, i nie staje się kolejnym przypadkowym punktem awarii.
