W domowej instalacji antenowej najwięcej problemów nie robi sama antena, tylko to, co dzieje się po drodze z sygnałem. Rozdzielacz sygnału antenowego ma sens wtedy, gdy chcesz zasilić kilka odbiorników z jednego przewodu, ale tylko pod warunkiem, że dobierzesz go do typu instalacji, poziomu sygnału i sposobu zasilania wzmacniacza. Poniżej wyjaśniam, jak to działa, kiedy warto wybrać model pasywny, a kiedy aktywny, oraz jakie błędy najczęściej kończą się spadkiem jakości obrazu.
Najważniejsze decyzje przed zakupem
- Do 2 telewizorów w instalacji naziemnej zwykle wystarcza prosty splitter pasywny z pasmem 5-2400 MHz.
- Przy 4 wyjściach licz się z większym tłumieniem, zwykle około 7-8 dB na tor.
- Jeśli antena ma wzmacniacz, sprawdź przejście składowej stałej, czyli możliwość podania zasilania po kablu.
- Do instalacji satelitarnej zwykły rozgałęźnik najczęściej się nie nadaje, bo potrzebny jest sprzęt współpracujący z LNB lub multiswitchem.
- Najtańszy model nie jest najlepszy, jeśli ma słabe ekranowanie, kiepskie złącza i brak izolacji między wyjściami.
Jak działa podział sygnału i gdzie zaczynają się straty
Podział sygnału zawsze oznacza pewien kompromis: to, co trafia na wejście, trzeba rozdzielić między kilka wyjść, więc każdy tor dostaje mniej energii niż pojedynczy odbiornik podłączony bezpośrednio do anteny. W praktyce dwudrożny splitter pasywny zwykle wnosi około 3,5-4 dB tłumienia, a czterodrożny około 7-8 dB, dlatego im więcej odbiorników, tym ważniejszy staje się poziom wyjściowy anteny i jakość kabla.
Ja patrzę na to bardzo prosto: jeśli sygnał jest mocny i instalacja jest krótka, podział bywa bezproblemowy. Jeśli jednak masz długie odcinki przewodu, kilka złącz po drodze i odbiór na granicy, nawet niewielka strata potrafi przełożyć się na pikselizację obrazu, zrywanie dźwięku albo brak stabilności na części kanałów.
W instalacjach naziemnych zwykle pracuje się w paśmie 5-2400 MHz, bo taki zakres pozwala obsłużyć telewizję DVB-T2, radio i w wielu modelach także tor SAT. To nie znaczy jednak, że każdy model nadaje się do wszystkiego. Jeśli w grę wchodzi telewizja satelitarna, zwykły splitter często odpada, bo odbiornik i konwerter LNB komunikują się w obie strony, a zwykłe rozdzielenie toru zaburza sterowanie polaryzacją i pasmem.
Na tym etapie najważniejsze jest jedno pytanie: czy chodzi o prosty podział sygnału RTV, czy o bardziej złożoną instalację, w której sygnał trzeba też zasilać lub sterować. Od odpowiedzi na to zależy cały dalszy wybór.
Jak dobrać model do konkretnej instalacji
Wybór dobrego modelu zaczynam od trzech rzeczy: liczby odbiorników, rodzaju anteny i tego, czy sygnał ma przechodzić dalej z napięciem zasilającym. To banalnie brzmi, ale właśnie te trzy decyzje najczęściej oddzielają instalację, która działa od razu, od takiej, którą trzeba potem poprawiać.
| Scenariusz | Co zwykle wybrać | Na co uważać | Efekt praktyczny |
|---|---|---|---|
| 2 telewizory, mocny sygnał naziemny | Pasywny splitter 2-drożny | Pasmo 5-2400 MHz, solidne ekranowanie, złącza F | Najprostsze i najtańsze rozwiązanie |
| 3-4 odbiorniki w jednym mieszkaniu | Pasywny rozgałęźnik 4-drożny | Tłumienie około 7-8 dB na tor i długość kabli | Działa dobrze, jeśli sygnał wejściowy nie jest słaby |
| Anteny ze wzmacniaczem | Model z przepustem DC lub aktywny rozdzielacz | Nie blokuj zasilania do przedwzmacniacza | Wzmacniacz dalej dostaje prąd przez kabel |
| Instalacja satelitarna | Sprzęt przeznaczony do SAT, multiswitch lub Unicable | Nie używaj przypadkowego splittera | Odbiorniki zachowują sterowanie LNB |
Zwracam też uwagę na detale, które łatwo zignorować przy zakupie online. Obudowa metalowa, przyzwoite ekranowanie i dopasowanie impedancji do 75 omów robią większą różnicę niż marketingowe hasła. Jeśli instalacja jest prowadzona w mieszkaniu pełnym routerów, zasilaczy i urządzeń smart home, dobre ekranowanie potrafi uchronić przed przypadkowymi zakłóceniami, których na pierwszy rzut oka nie wiąże się z anteną.

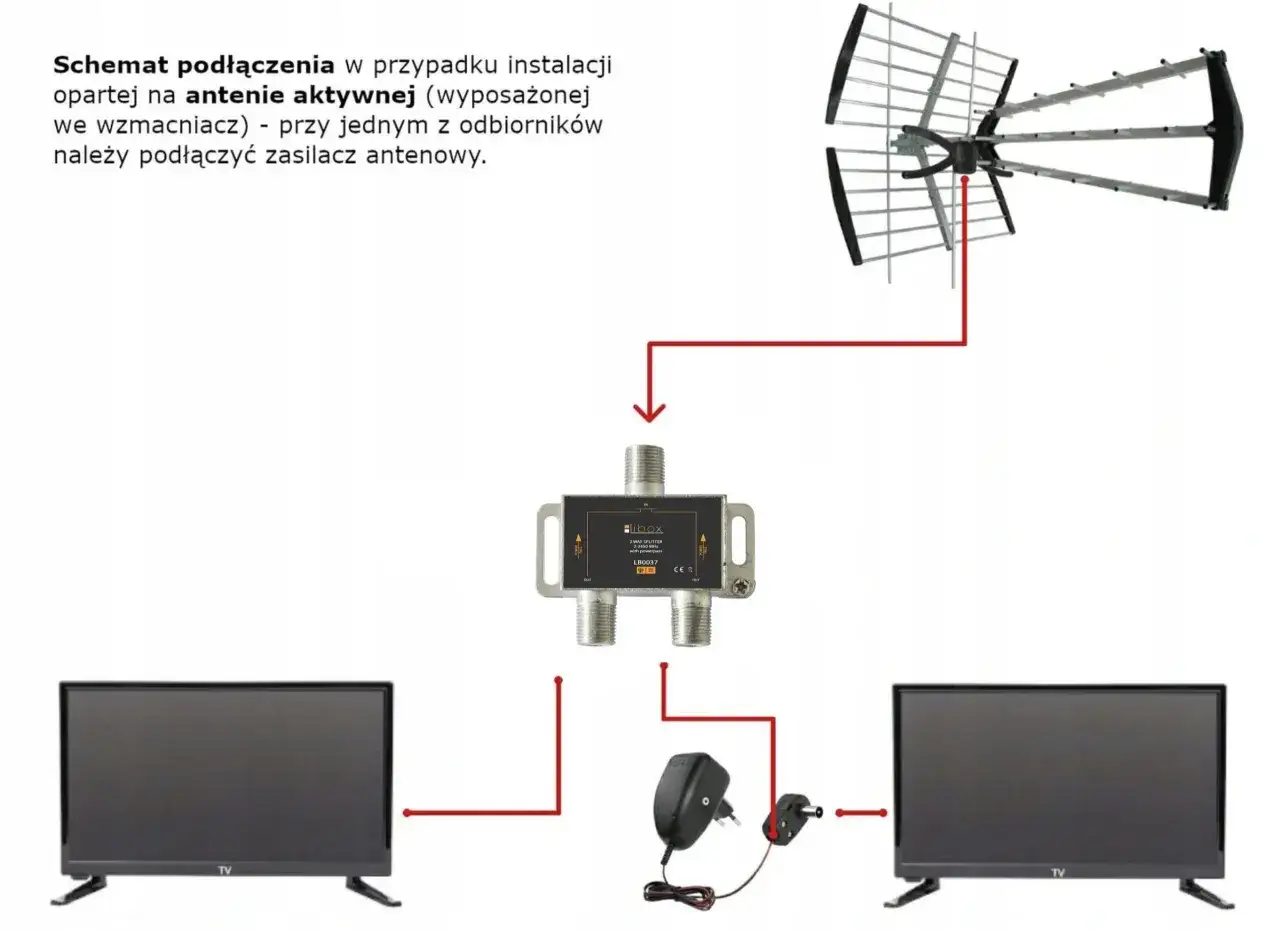

Jeżeli masz antenę z przedwzmacniaczem, szukaj informacji o przejściu składowej stałej. To po prostu możliwość przepuszczenia napięcia po kablu do wzmacniacza albo konwertera. Bez tej funkcji rozdzielacz odetnie zasilanie i instalacja zacznie zachowywać się jak „martwa”, mimo że fizycznie wszystko jest podłączone.
W praktyce ceny też są czytelnym sygnałem jakości, choć nie warto brać ich za jedyne kryterium. Najprostsze modele do dwóch wyjść kosztują zwykle około 10-30 zł, solidniejsze ekranowane rozgałęźniki 4-drożne około 20-50 zł, a rozwiązania aktywne lub bardziej wyspecjalizowane zaczynają się mniej więcej od 80-100 zł. To nadal nieduży wydatek, więc oszczędzanie kilku złotych na najtańszym plastiku rzadko się opłaca.
Gdy już wiesz, jaki typ urządzenia ma sens, pozostaje pytanie o montaż. I właśnie tam najłatwiej stracić to, co dobrze dobrany model miał uratować.
Pasywny czy aktywny i co naprawdę daje większy zapas
Pasywny rozgałęźnik niczego nie wzmacnia, tylko dzieli sygnał. To rozwiązanie jest prostsze, tańsze i zwykle bardziej przewidywalne, ale wymaga naprawdę sensownego poziomu wejściowego. Jeśli sygnał z anteny jest stabilny, a przewody nie są przesadnie długie, pasywny model najczęściej wygrywa prostotą.
Aktywny rozdzielacz lub wzmacniacz rozdzielający ma sens wtedy, gdy po podziale poziom sygnału robi się zbyt niski albo trzeba skompensować straty na dłuższych odcinkach. Taki sprzęt zwykle wymaga zasilacza 12 V lub zasilania po kablu, a w części modeli można też ustawić wzmocnienie na poziomie kilku decybeli na tor. To wygodne, ale nie wolno przesadzać: zbyt mocne wzmocnienie potrafi równie skutecznie pogorszyć odbiór jak zbyt słaby sygnał.
| Typ | Plusy | Minusy | Najlepsze zastosowanie |
|---|---|---|---|
| Pasywny | Najmniej elementów, niska cena, brak zasilacza | Stała utrata poziomu sygnału | Mocna instalacja DVB-T2, krótki kabel, 2-4 odbiorniki |
| Aktywny | Pomaga skompensować straty, bywa bardziej elastyczny | Wymaga zasilania i może się przesterować | Dłuższe trasy kablowe, słabszy sygnał, instalacje rozbudowane |
| Satelitarny / multiswitch | Obsługa sterowania LNB i większych instalacji | Wyższy koszt i większa złożoność | TV-SAT, multiroom, budynki z kilkoma punktami odbioru |
Ja zwykle nie dopłacam do aktywnego modelu „na wszelki wypadek”. To ma sens tylko wtedy, gdy wiem, że sygnał po drodze faktycznie się osłabi albo instalacja wymaga zasilania wzmacniacza. Jeśli odbiór jest dobry, dodatkowe wzmocnienie bywa tylko kolejnym źródłem kłopotów.
Warto też rozróżnić dwa pojęcia, które często są mylone: rozgałęźnik dzieli jeden sygnał na kilka wyjść, a zwrotnica lub sumator łączy sygnały z różnych anten. To nie jest drobny niuans, tylko podstawowa różnica, od której zależy, czy instalacja w ogóle ma szansę działać poprawnie.

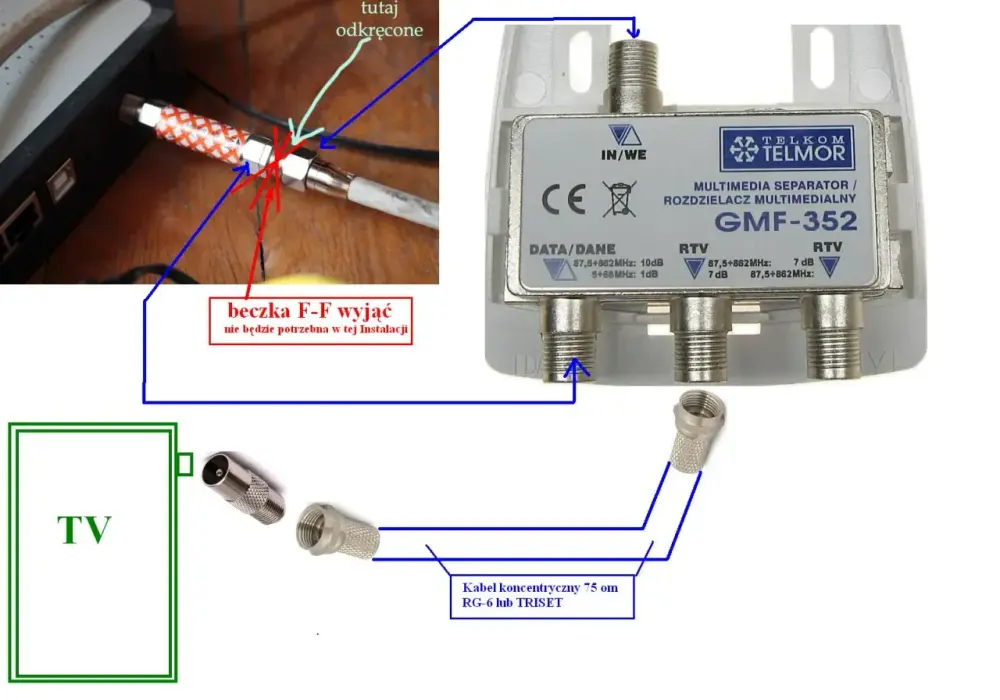

Jak zamontować splitter bez psucia odbioru
Sam montaż nie jest trudny, ale wymaga porządku. Najpierw sprawdzam, gdzie urządzenie ma leżeć lub być zamocowane, bo im krótsza droga od anteny do rozgałęźnika, tym mniejsze straty i mniej przypadkowych połączeń. Dopiero potem dobieram długości odcinków do poszczególnych telewizorów.
- Wyłącz zasilanie anteny lub dekodera, jeśli instalacja korzysta z zasilania po kablu.
- Sprawdź, czy splitter ma złącza F i czy wszystkie przewody są zakończone porządnie, bez luźnych ekranów i wystającej żyły.
- Podłącz wejście od anteny do portu IN, a wyjścia do poszczególnych odbiorników.
- Jeśli urządzenie ma przepust DC, upewnij się, że zasilanie trafia dokładnie tam, gdzie powinno, a nie do gałęzi, która ma być odseparowana.
- Po montażu sprawdź nie tylko siłę sygnału, ale też jego jakość, bo na DVB-T2 to właśnie jakość częściej przesądza o stabilnym obrazie.
W praktyce najwięcej problemów robią źle zarobione złącza i przewody niskiej jakości. Krótkie zwarcie oplotu do żyły środkowej, nadmiernie długie odizolowanie kabla albo przypadkowa przejściówka potrafią zepsuć nawet dobry zestaw. Jeśli po montażu obraz przycina się tylko na części kanałów, nie zakładałbym od razu winy splittera. Często winny jest właśnie jeden słaby punkt po drodze.
Przy instalacjach rozbudowanych pilnuję też topologii. Dzielnie sygnału „na raty”, czyli z jednego rozgałęźnika do kolejnego, ma sens tylko wtedy, gdy dokładnie rozumiem, ile dB tracę na każdym etapie. W większości domów lepiej działa jeden dobrze dobrany punkt podziału niż kilka przypadkowych rozgałęzień ukrytych za meblem.
Po poprawnym montażu zostaje jeszcze ostatni krok: wyłapanie błędów, które najczęściej wychodzą dopiero po kilku dniach użytkowania. To właśnie one potrafią sprawić, że na papierze wszystko wygląda dobrze, a w praktyce odbiór jest niestabilny.
Najczęstsze błędy, które robią największą różnicę
Największy błąd to użycie zwykłego splittera tam, gdzie potrzebny jest sprzęt do SAT albo do anteny ze wzmacniaczem. Taki skrót myślowy kończy się tym, że instalacja działa tylko częściowo albo przestaje działać po podłączeniu drugiego odbiornika. W antenach naziemnych to jeszcze bywa naprawialne, ale w satelicie zwykle trzeba zacząć od nowa.
Drugi częsty problem to oszczędzanie na kablu. Słabe ekranowanie, zbyt mała średnica lub stary przewód potrafią wprowadzić więcej strat niż sam rozdział sygnału. Jeśli instalacja przebiega obok zasilaczy, listw zasilających albo urządzeń sieciowych, kiepski kabel szybciej pokaże swoje słabości.
- Za duża liczba połączeń i przejściówek po drodze.
- Brak przejścia składowej stałej przy antenie ze wzmacniaczem.
- Rozgałęźnik o zbyt małym paśmie pracy.
- Montowanie aktywnego modelu bez sprawdzenia poziomu wejściowego.
- Rozdzielanie sygnału satelitarnego zwykłym splitterem zamiast dedykowanego osprzętu.
Jest jeszcze pułapka, której początkujący prawie nigdy nie widzą od razu: zbyt wysoki poziom sygnału. Paradoksalnie też szkodzi. Jeśli sygnał z anteny jest już bardzo mocny, a dołożysz aktywny element o dużym wzmocnieniu, tuner może się przesterować. Objawy bywają dziwne, bo wyglądają jak „gubienie kanałów”, choć problemem nie jest brak sygnału, tylko jego nadmiar.
Dlatego zawsze wolę podejście spokojne i techniczne: najpierw sprawdzam, czy instalacja jest poprawna elektrycznie i czy ma odpowiednią topologię, a dopiero potem myślę o wzmacnianiu. W antenach to zazwyczaj lepsza kolejność niż odwrotna.
Drobne detale, które częściej pomagają niż sama wymiana splittera
Jeśli miałbym wskazać jedną rzecz, którą warto zapamiętać po całym tym temacie, powiedziałbym tak: lepszy rozdzielacz nie naprawi źle zrobionej instalacji. Gdy sygnał jest na granicy, większą różnicę często robi poprawa anteny, skrócenie kabli, wymiana złącz albo lepsze ustawienie kierunku odbioru niż zmiana samego elementu rozdzielającego.
W praktyce dobrze sprawdza się też zasada „kup trochę lepiej, niż potrzebujesz dziś”. Jeśli wiesz, że za kilka miesięcy dojdzie kolejny telewizor, lepiej od razu wybrać model z jednym wyjściem zapasu albo urządzenie o wyższej izolacji między torami. To niewielki koszt, a oszczędza późniejszego dokładania kolejnych elementów i niepotrzebnych strat.
Na koniec zostawiam prostą regułę decyzyjną: do mocnej, krótkiej instalacji wybieraj pasywny splitter o odpowiednim paśmie; przy antenie ze wzmacniaczem sprawdzaj przepust DC; a przy satelicie od razu szukaj rozwiązania zgodnego z LNB, multiswitchem lub Unicable. To podejście jest mniej widowiskowe niż „mocniejszy model”, ale zwykle daje najlepszy efekt.
