Podział sygnału z jednej anteny na kilka odbiorników wydaje się prosty, ale właśnie na tym etapie najłatwiej o spadek jakości obrazu, zrywanie kanałów albo problemy z zasilaniem wzmacniacza. Poniżej pokazuję, jak podłączyć rozdzielacz antenowy w domu, jak dobrać właściwy model do liczby telewizorów i kiedy zwykły splitter przestaje wystarczać. To praktyczny przewodnik dla instalacji DVB-T2 i innych domowych układów RTV.
Najważniejsze rzeczy, które decydują o poprawnym podziale sygnału
- Najpierw sprawdź siłę sygnału, bo rozdzielenie zawsze oznacza pewne straty.
- Nie dobieraj większej liczby wyjść niż potrzebujesz, bo każdy dodatkowy odgałęźnik osłabia sygnał.
- Przy antenie z przedwzmacniaczem wybierz model z przejściem zasilania DC.
- Przy słabym sygnale lepszy może być splitter aktywny albo wzmocnienie przed podziałem.
- Dobre złącza i kabel koncentryczny są równie ważne jak sam rozdzielacz.
- W instalacji satelitarnej zwykły rozgałęźnik RTV zwykle nie jest właściwym rozwiązaniem.
Najpierw sprawdź, czy twoja instalacja w ogóle nadaje się do prostego podziału
Na początku zawsze rozdzielam dwie rzeczy: rodzaj instalacji i poziom sygnału. W klasycznej antenie naziemnej DVB-T2 zwykły rozgałęźnik antenowy działa dobrze, jeśli sygnał wejściowy jest stabilny i masz zapas mocy. Jeśli już na jednym telewizorze odbiór bywa graniczny, podział tylko pogorszy sytuację.
W praktyce do wyboru masz trzy scenariusze. Przy mocnym sygnale wystarczy pasywny splitter. Przy sygnale średnim, ale jeszcze sensownym, trzeba dobrać mniej „chciwy” model z mniejszą liczbą wyjść. Gdy sygnał jest słaby, trzeba myśleć o aktywnym rozgałęźniku albo o wzmocnieniu na wcześniejszym etapie instalacji.
| Sytuacja | Co wybrać | Dlaczego |
|---|---|---|
| Jedna antena, dwa telewizory, mocny sygnał | Pasywny rozgałęźnik 2-way | Najprostsze rozwiązanie i najmniejsze ryzyko komplikacji |
| Trzy odbiorniki lub dłuższe kable | Pasywny 3-way albo aktywny model | Przy większej liczbie wyjść straty rosną szybciej |
| Antenna z przedwzmacniaczem | Model z przejściem DC | Trzeba zachować zasilanie wzmacniacza przez kabel |
| Sygnał słaby już na wejściu | Aktywny rozgałęźnik albo wzmacniacz przed splitterem | Sam podział nie naprawi zbyt słabego sygnału |
W przypadku instalacji satelitarnej podchodzę do tematu ostrożniej, bo zwykły rozgałęźnik RTV nie jest tu odpowiednikiem „uniwersalnego” rozwiązania. Tor satelitarny działa inaczej i wymaga elementów dostosowanych do komunikacji między odbiornikiem a konwerterem. Gdy masz wątpliwość, lepiej zatrzymać się na etapie doboru niż później walczyć z losowo zanikającym sygnałem. Skoro już wiesz, kiedy taki podział ma sens, można przejść do samego montażu.
Jak podłączyć rozgałęźnik antenowy krok po kroku
Sam montaż nie jest skomplikowany, ale wymaga porządku. Ja zawsze zaczynam od sprawdzenia oznaczeń na obudowie: wejście bywa opisane jako IN, ANT albo INPUT, a wyjścia jako OUT, TV1, TV2 lub podobnie. Jeśli model jest symetryczny, nadal warto trzymać się schematu producenta, bo nie każdy splitter zachowuje się identycznie w obu kierunkach.
- Wyłącz telewizory i odłącz zasilanie, jeśli w instalacji pracuje wzmacniacz antenowy.
- Znajdź kabel wychodzący z anteny i podłącz go do wejścia rozdzielacza.
- Poprowadź kable do odbiorników i wkręć je w odpowiednie wyjścia.

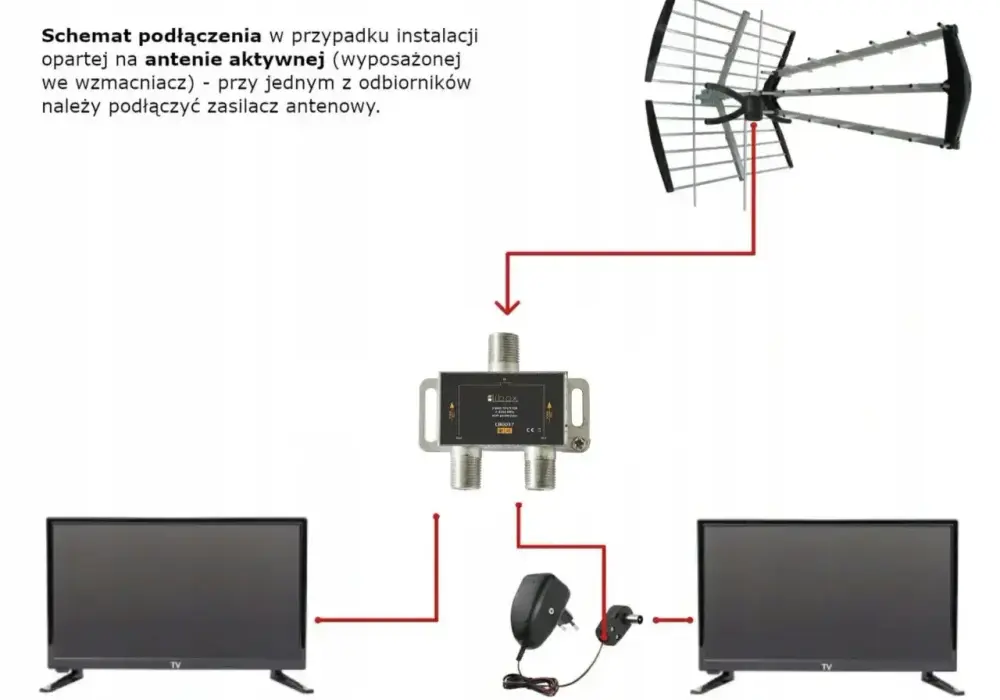

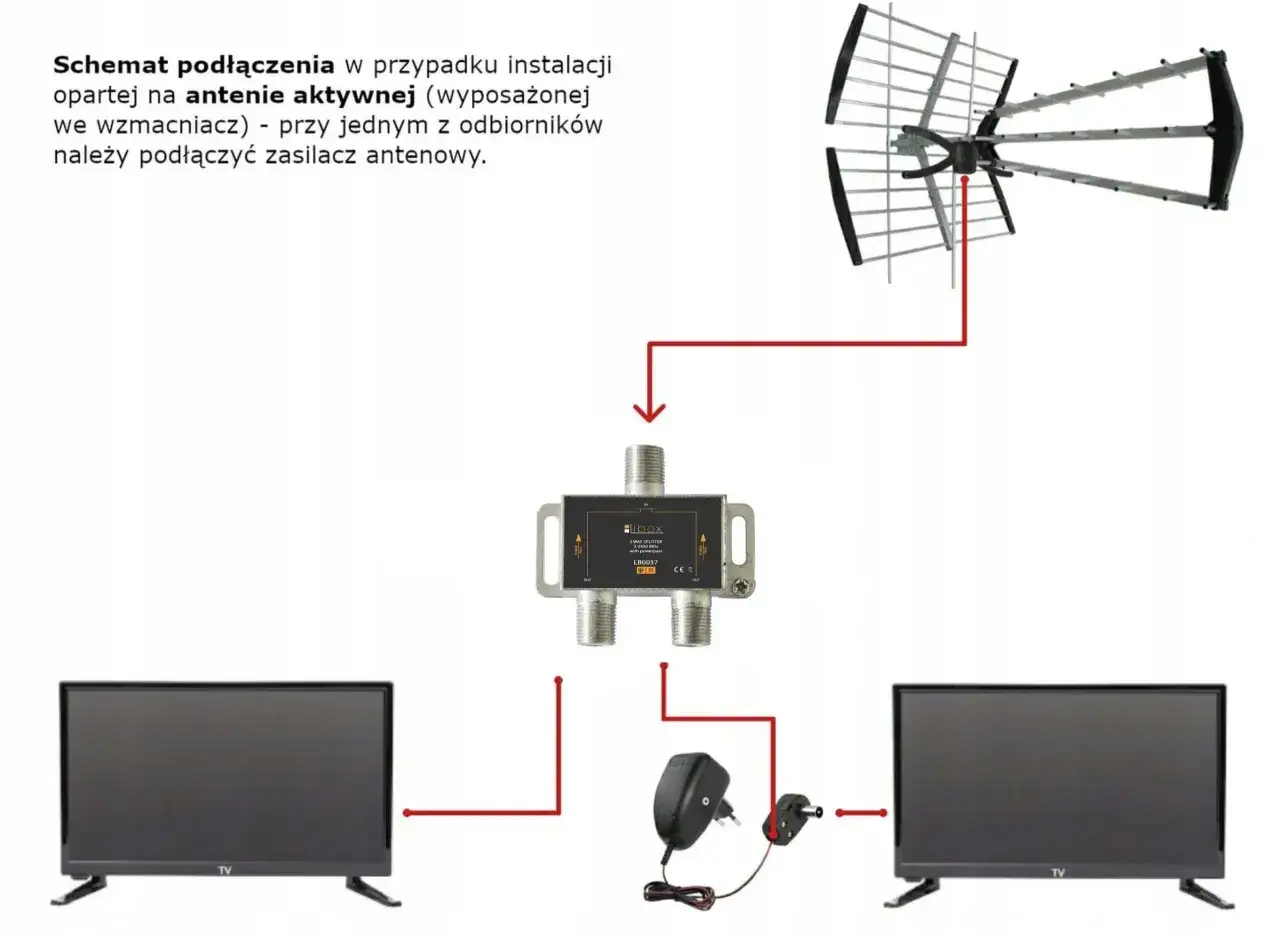

- Jeśli antena ma przedwzmacniacz, użyj modelu z przejściem napięcia i nie blokuj toru zasilania.
- Dokręć złącza F ręcznie, a potem dociągnij je z wyczuciem, żeby nie uszkodzić gwintu ani ekranu kabla.
- Jeżeli urządzenie będzie pracować na zewnątrz, zamknij je w obudowie odpornej na wilgoć.
- Po uruchomieniu telewizorów sprawdź poziom sygnału i dopiero wtedy oceń, czy instalacja działa stabilnie.
Najczęstszy błąd na tym etapie to nie sama kolejność kabli, tylko pośpiech. Luźne złącze, źle odizolowany przewód albo rozgałęźnik wciśnięty gdzieś „na chwilę” potrafią zrobić większy bałagan niż sama strata wynikająca z podziału sygnału. Kiedy połączenie jest już poprawne fizycznie, trzeba dobrać właściwą liczbę wyjść i sensowny typ urządzenia.
Dobierz liczbę wyjść do realnej liczby odbiorników
Tu zasada jest prosta: nie biorę większego rozgałęźnika niż potrzebuję. Każde dodatkowe wyjście to dodatkowa strata, a przy domowej instalacji te kilka decybeli robi różnicę. Przy dwóch wyjściach tłumienie zwykle wynosi około 4 dB, przy trzech około 8 dB, a przy czterech około 11 dB. To nie są wartości „kosmetyczne” - przy dłuższym kablu albo słabszym sygnale naprawdę je czuć.
| Liczba wyjść | Typowe tłumienie | Kiedy ma sens |
|---|---|---|
| 2 wyjścia | około 4 dB | Najlepszy wybór dla jednego dodatkowego telewizora |
| 3 wyjścia | około 8 dB | Gdy naprawdę potrzebujesz trzech odbiorników i masz zapas sygnału |
| 4 wyjścia | około 11 dB | Do większych instalacji, ale tylko przy dobrej jakości sygnale wejściowym |
Warto też uwzględnić długość przewodów. Przy odcinkach dłuższych niż 10-15 metrów strata na kablu zaczyna mieć znaczenie, więc nawet dobry splitter może okazać się zbyt słaby w praktyce. Ja w takich układach patrzę nie tylko na sam rozdzielacz, ale na cały tor: antena, kabel, złącza, odległość do telewizora. To prowadzi nas prosto do błędów, które najczęściej psują efekt.
Najczęstsze błędy przy takim podłączeniu
W instalacjach antenowych powtarza się kilka tych samych potknięć. Najbardziej kosztowne są te, które wyglądają niewinnie, bo z zewnątrz wszystko jest „podłączone”, a mimo to obraz się sypie.
- Zbyt duży splitter do zbyt małej liczby odbiorników - po prostu tracisz sygnał bez potrzeby.
- Brak przejścia zasilania przy antenie z przedwzmacniaczem - wzmacniacz przestaje działać tak, jak powinien.
- Słabe lub źle zarobione złącza F - powodują niestabilność, a czasem całkowity brak odbioru.
- Tani, cienki kabel koncentryczny - potrafi zepsuć nawet poprawnie dobrany rozgałęźnik.
- Montowanie elementów na zewnątrz bez ochrony - wilgoć po czasie robi swoje, zwłaszcza przy połączeniach.
- Próba rozdzielenia sygnału satelitarnego zwykłym splitterem RTV - to częsty skrót myślowy, który w praktyce kończy się problemami.
Ja zwracam też uwagę na jedną rzecz, o której wiele osób zapomina: rozgałęźnik nie naprawi złej anteny. Jeśli antena jest źle ustawiona albo zbiera za słaby sygnał, dokładanie kolejnych elementów tylko pogorszy sytuację. Jeśli po poprawnym podłączeniu obraz nadal nie jest stabilny, trzeba sprawdzić, czy nie potrzebujesz aktywnego rozwiązania albo wzmocnienia przed podziałem.
Kiedy zwykły splitter nie wystarczy
Są sytuacje, w których pasywny rozgałęźnik to za mało. Dotyczy to przede wszystkim instalacji z dłuższymi przewodami, większą liczbą odbiorników albo anteną, która już na wejściu daje sygnał na granicy komfortu. Wtedy lepiej zastosować rozdzielacz aktywny, czyli taki z wbudowanym wzmacniaczem, albo dołożyć wzmacniacz przed miejscem podziału sygnału.
Różnica jest praktyczna, nie teoretyczna. Aktywny model kompensuje część strat wynikających z rozdzielenia i potrafi uratować instalację, ale nie rozwiąże wszystkiego. Jeżeli sygnał z anteny jest zanieczyszczony, przesterowany albo niestabilny, wzmacniacz może tylko powiększyć problem. Dlatego najpierw oceniam jakość sygnału na jednym odbiorniku, a dopiero potem decyduję, czy potrzebny jest wzmacniacz, czy wystarczy lepszy splitter.
Przy antenach z przedwzmacniaczem wybieram urządzenie, które przepuszcza napięcie stałe. To ważne, bo bez tego zasilanie nie dotrze tam, gdzie powinno. Jeśli instalacja ma działać długo i bezobsługowo, nie oszczędzam też na kablu - lepszy przewód koncentryczny często daje większą poprawę niż kolejny „mocniejszy” element w środku toru. Na końcu zostają już tylko drobne rzeczy, które decydują o tym, czy instalacja będzie stabilna przez lata.
Co sprawdzam po montażu, żeby nie wracać do tematu po tygodniu
Po złożeniu instalacji robię trzy szybkie testy. Po pierwsze sprawdzam, czy każdy telewizor widzi komplet kanałów i czy żaden z nich nie gubi sygnału podczas przełączania. Po drugie oglądam połączenia po kilku minutach pracy - jeśli coś było źle skręcone, zwykle problem wychodzi od razu. Po trzecie patrzę na pogodę i odległość od anteny: jeśli przy lekkim pogorszeniu warunków odbiór natychmiast się sypie, to znaczy, że zapas sygnału jest zbyt mały.
W praktyce najlepszy efekt daje prosty układ: rozsądnie dobrany rozgałęźnik, krótki i dobrej jakości kabel, pewne złącza oraz model zgodny z charakterem anteny. Jeśli te elementy są dopasowane, podział sygnału działa przewidywalnie, a nie „na szczęście”.
