Pomiar baterii multimetrem to najszybszy sposób, żeby odróżnić ogniwo naprawdę zużyte od takiego, które tylko wygląda na słabe. W tym artykule pokazuję, jak zmierzyć baterię za pomocą multimetru, jak ustawić miernik, jak odczytać wynik dla popularnych typów ogniw i kiedy sam odczyt napięcia nie wystarcza. Dzięki temu unikniesz wymiany sprawnych baterii i łatwiej wyłapiesz te, które faktycznie nadają się do kosza.
Najkrótsza droga do sensownego odczytu
- Ustaw multimetr na napięcie stałe i podłącz przewody do gniazd COM oraz V/Ω.
- Mierz na odłączonej baterii albo przy wyłączonym urządzeniu, bo elektronika potrafi zafałszować wynik.
- W przypadku baterii 1,5 V, 9 V, 3,7 V i 12 V patrz na to, czy napięcie mieści się w typowym zakresie dla danego chemizmu.
- Napięcie spoczynkowe mówi sporo o stanie ogniwa, ale nie zastępuje testu pod obciążeniem.
- NiMH i Li-ion ocenia się ostrożniej niż alkaliczne, bo ich krzywa rozładowania jest mniej „czytelna”.
Co naprawdę pokazuje napięcie baterii
Ja zaczynam od prostej zasady: napięcie mówi, ile energii bateria może jeszcze oddać w danym momencie, ale nie jest idealnym procentem naładowania. To ważne rozróżnienie, bo napięcie spoczynkowe to tylko odczyt po odłączeniu ogniwa od ładowania i po krótkim odpoczynku, a nie pełny obraz jego kondycji.
W praktyce są trzy rzeczy, które decydują o wyniku. Po pierwsze, typ baterii, bo alkaliczna 1,5 V zachowuje się inaczej niż NiMH 1,2 V albo litowo-jonowa 3,7 V. Po drugie, obciążenie, czyli sytuacja, w której bateria musi zasilić urządzenie. Po trzecie, opór wewnętrzny, czyli wewnętrzny „hamulec” ogniwa, który rośnie wraz ze zużyciem i powoduje większe spadki napięcia pod obciążeniem.
To dlatego bateria może pokazać ładny wynik na stole, a po włożeniu do pilota, lampki albo aparatu działać już słabo. Gdy widzę taki przypadek, nie przywiązuję się do jednego odczytu, tylko od razu patrzę, jak ogniwo zachowuje się po chwili pracy. Z tego powodu następny krok to poprawne ustawienie miernika, bo od niego zależy, czy w ogóle dostaniesz wiarygodny wynik.
Jak ustawić multimetr, żeby nie zepsuć pomiaru
Najbezpieczniej jest mierzyć baterię na napięciu stałym, czyli DC. W wielu miernikach oznacza to symbol V z linią ciągłą i przerywaną albo skrót DCV. Jeśli masz miernik z automatycznym doborem zakresu, wystarczy wybrać ten tryb. Jeśli zakres wybierasz ręcznie, ustaw go wyżej niż spodziewane napięcie baterii, najczęściej 20 V dla ogniw 1,5 V, 9 V, 3,7 V i 12 V.
Przewody też mają znaczenie. Czarny wkładasz do COM, czerwony do V/Ω. To nie jest detal, który można potraktować po macoszemu, bo gniazda A i mA służą do pomiaru prądu, nie napięcia. Wpięcie sond w złe wejście i dotknięcie nimi baterii może skończyć się zwarciem albo przepaleniem bezpiecznika w mierniku.
Jeśli mierzysz baterię wyjętą z urządzenia, połowa problemów znika. Gdy sprawdzasz ją w środku sprzętu, wyłącz urządzenie, a najlepiej wyjmij ogniwo na czas pomiaru. Ja robię tak szczególnie przy elektronice z własnym układem zarządzania energią, bo taki układ potrafi zmienić wynik bardziej, niż się wydaje. Gdy miernik jest już ustawiony, można przejść do samego testu.
Pomiar krok po kroku na baterii AA, 9 V i akumulatorze
Sam pomiar trwa kilkanaście sekund, ale warto robić go zawsze tak samo. Dzięki temu łatwiej porównasz wyniki z różnych baterii i nie pomylisz odczytu z przypadkowym kontaktem sondy.
- Sprawdź baterię wizualnie. Jeśli jest spuchnięta, ma wyciek albo mocno skorodowane styki, nie mierz jej „na siłę”. Najpierw oceń stan fizyczny.
- Ustaw multimetr na DC. Dla większości domowych ogniw wybierz zakres 20 V albo tryb automatyczny.

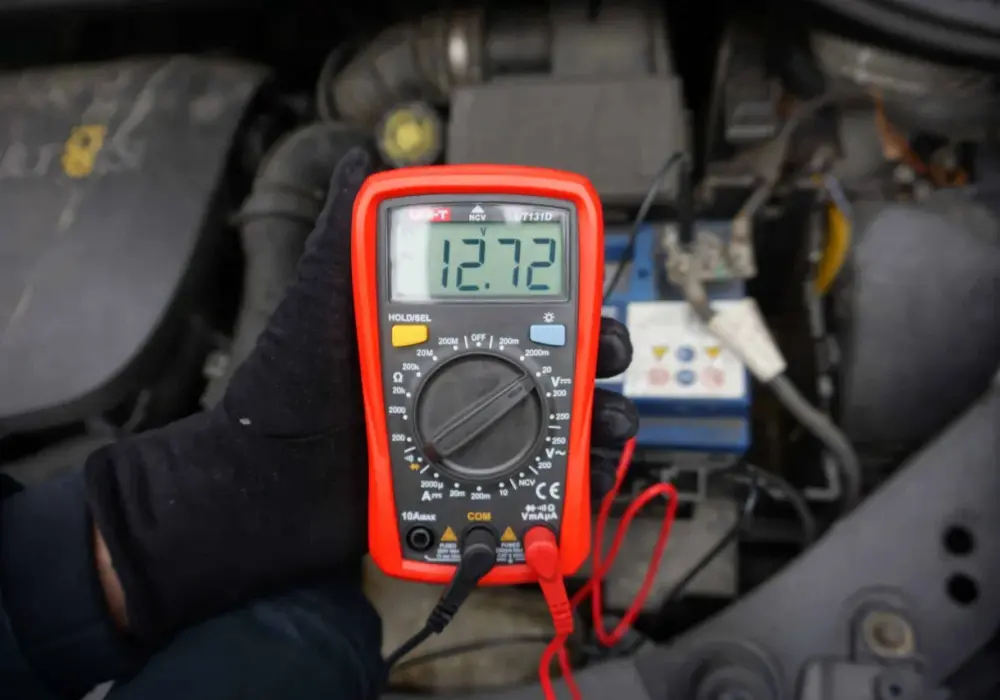

- Przyłóż sondy do biegunów. Czerwoną do plusa, czarną do minusa. Przy baterii 9 V dotykasz dwóch styków na górze; przy cylindrycznych AA i AAA łapiesz oba końce, a przy akumulatorze samochodowym bieguny są zwykle wyraźnie oznaczone.
- Odczytaj wynik po 1–2 sekundach. To wystarczy. Dłuższe przytrzymywanie sond niczego nie poprawia, ale przy słabym styku może tylko wprowadzić zamieszanie.
- Zanotuj wynik po spoczynku. Jeśli bateria była świeżo ładowana, odczekaj chwilę, bo tuż po ładowaniu napięcie bywa zawyżone.
Jeżeli na wyświetlaczu pojawi się minus, nic złego się nie dzieje. To tylko znak, że sondy są zamienione miejscami. Przy pomiarze napięcia stałego większość nowoczesnych mierników to toleruje. Ważniejsze jest to, by wynik zapisać razem z typem baterii, bo dopiero wtedy ma sens porównanie. I właśnie te porównania są kluczowe, więc następna sekcja pokazuje orientacyjne wartości dla popularnych ogniw.
Jak odczytać wynik dla popularnych typów ogniw
Najwięcej nieporozumień widzę przy bateriach, które „na oko” wyglądają podobnie, ale mają zupełnie inne napięcie nominalne. W praktyce sam odczyt nie wystarcza, jeśli nie wiesz, czy testujesz alkaliczne AA, akumulator NiMH czy pojedyncze ogniwo Li-ion.
| Typ baterii | Typowy dobry odczyt po spoczynku | Wynik ostrzegawczy | Co to zwykle oznacza |
|---|---|---|---|
| AA / AAA alkaliczna 1,5 V | około 1,55-1,65 V świeża, często 1,3-1,4 V przy nadal użytecznej baterii | około 1,1 V i mniej | Bateria jest mocno zużyta albo nadaje się do wymiany w urządzeniach o większym poborze |
| AA / AAA NiMH 1,2 V | około 1,35-1,45 V po pełnym ładowaniu, około 1,2 V jako wartość nominalna | około 1,0 V i mniej po odpoczynku | To nie jest „za mało” w sensie błędu. Dla NiMH 1,2 V jest normalne, a ocena zależy od obciążenia |
| Pojedyncze ogniwo Li-ion 3,7 V | około 4,20 V po pełnym naładowaniu, 3,6-3,8 V w normalnym zakresie pracy | około 3,2-3,0 V i niżej | Ogniwo jest nisko rozładowane; poniżej około 2,8 V w wielu układach robi się już ryzykownie |
| Bateria 9 V | około 9,4-9,6 V świeża | około 8,2 V i mniej | W praktyce zaczyna brakować jej „oddechu”, szczególnie w czujnikach i prostych urządzeniach |
| Akumulator 12 V ołowiowy | około 12,6-12,8 V po spoczynku | 12,2 V i mniej, a 12,0 V to już wyraźnie niski stan | Stan naładowania jest niski albo akumulator zaczyna tracić pojemność |
Ta tabela nie zastępuje instrukcji producenta, ale dobrze porządkuje praktykę. Najważniejszy wniosek jest prosty: NiMH i Li-ion nie powinno się oceniać tak samo jak alkalicznych, a przy 12 V ołowiowych wynik najlepiej odczytywać po odpoczynku, nie tuż po ładowaniu. Gdy już wiesz, jak interpretować liczby, łatwiej zauważyć błędy, które najczęściej psują cały test.
Najczęstsze błędy, które zawyżają albo zaniżają wynik
W mojej praktyce problemem rzadko jest sam miernik. Częściej winny jest drobiazg: zły zakres, zabrudzone styki albo zbyt szybki wniosek z pojedynczego pomiaru.
- Pomiar w złym gnieździe. Włożenie czerwonej sondy do A lub mA zamiast do V/Ω to klasyczny błąd, który nie ma nic wspólnego z kondycją baterii.
- Pomiar prądu zamiast napięcia. Jeśli pokrętło jest ustawione na ampery, wynik nie będzie użyteczny, a ryzyko zwarcia rośnie.
- Odczyt tuż po ładowaniu. Świeżo naładowana bateria może pokazać zawyżony wynik, zanim się ustabilizuje.
- Słaby kontakt sond. Brudne, utlenione lub wklęsłe styki potrafią zaniżyć odczyt bardziej niż sama bateria.
- Traktowanie NiMH jak alkalicznej. Akumulator 1,2 V nie jest „pusty” tylko dlatego, że nie wygląda jak 1,5 V.
- Ignorowanie obciążenia. Bateria może wyglądać dobrze bez obciążenia, a pod pracą natychmiast siadać.
Jeśli chcesz wyeliminować większość pomyłek, rób pomiar zawsze w tych samych warunkach: po krótkim odpoczynku, na czystych stykach i z tym samym ustawieniem miernika. Ale nawet wtedy są sytuacje, w których napięcie nie mówi wszystkiego, więc warto przejść do testu pod obciążeniem.
Kiedy samo napięcie nie wystarcza
Bateria może mieć prawidłowe napięcie spoczynkowe i jednocześnie być słaba. To dzieje się wtedy, gdy ma wysoki opór wewnętrzny albo nie potrafi oddać większego prądu. Taki przypadek jest szczególnie częsty w akumulatorach rozruchowych i w starszych ogniwach NiMH, których charakterystyka rozładowania jest bardzo płaska.
Najprostszy test pod obciążeniem to po prostu włączenie urządzenia, które z tej baterii korzysta, i obserwacja spadku napięcia. Przy akumulatorze samochodowym sprawdza się też odczyt podczas rozruchu. Jeśli napięcie podczas kręcenia silnikiem spada w okolice 9,6 V lub niżej, zwykle jest to sygnał ostrzegawczy, choć trzeba jeszcze uwzględnić temperaturę, stan kabli i sam rozrusznik.
W przypadku zwykłych baterii do pilotów, czujników i latarek nie potrzebujesz specjalistycznego stanowiska. Wystarczy krótka obserwacja: jeżeli napięcie mocno siada od razu po włączeniu urządzenia, ogniwo nie trzyma już obciążenia tak, jak powinno. Ja traktuję to jako ważniejszy sygnał niż sam wynik „na stole”, bo właśnie pod obciążeniem wychodzi prawdziwy stan baterii. Z takim obrazem łatwo przejść do decyzji, co zrobić dalej z samym ogniwem.
Co zrobić z wynikiem, zanim bateria trafi do kosza
Jeżeli pomiar wypada dobrze, zostaw baterię w użyciu, ale nadal trzymaj się jednego nawyku: sprawdzaj cały komplet, a nie tylko pojedyncze ogniwo. W urządzeniach działających na kilka baterii różnice między nimi bywają ważniejsze niż absolutna wartość jednej sztuki.
- Wynik w normie oznacza, że bateria może jeszcze pracować, zwłaszcza w sprzętach o małym poborze.
- Wynik niski, ale nie krytyczny zwykle oznacza, że warto ją doładować albo wkrótce wymienić.
- Duża różnica między ogniwami w tym samym urządzeniu to znak, że najlepiej wymienić cały komplet.
- Spuchnięcie, wyciek, korozja albo nagrzewanie to nie temat do dalszych eksperymentów, tylko do bezpiecznego wycofania baterii z użycia.
Najlepiej działa prosty schemat: najpierw ustawiam miernik poprawnie, potem sprawdzam napięcie spoczynkowe, a na końcu robię krótki test pod obciążeniem, jeśli wynik budzi wątpliwości. To wystarcza, żeby w praktyce szybko ocenić większość baterii i akumulatorów bez zgadywania oraz bez niepotrzebnej wymiany sprawnych ogniw.
