Dobry miernik do pomiaru sygnału antenowego oszczędza zgadywanie: pokazuje, czy problem leży w antenie, kablu, wzmacniaczu czy po prostu w źle ustawionym kierunku. W praktyce nie chodzi o samą siłę z ekranu telewizora, tylko o to, czy sygnał ma zapas jakości i da się go odebrać stabilnie także wtedy, gdy warunki są gorsze. Poniżej rozkładam temat na konkret: co mierzyć, jaki model wybrać, ile realnie zapłacić i jak nie popełnić błędów przy ustawianiu instalacji.
Najpierw sprawdź, czy potrzebujesz tylko ustawienia anteny, czy pełnej diagnostyki instalacji

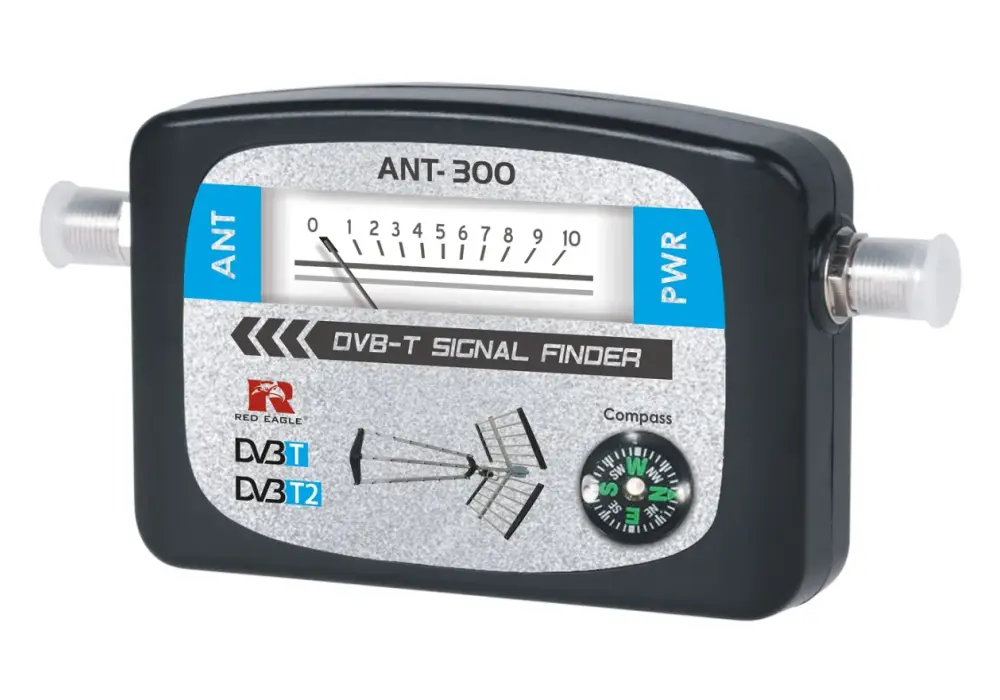

- Do szybkiego ustawienia jednej anteny wystarczy prosty tester albo miernik z diodami.
- Do sensownej diagnostyki DVB-T2 przydają się MER, BER, C/N i pomiar poziomu w dBµV.
- Jeśli masz też satelitę, szukaj modelu TV/SAT z obsługą DVB-S/S2 i DiSEqC.
- Podgląd kanału w HEVC/H.265 jest wygodny, ale nie zastępuje parametrów jakości.
- Najtańsze urządzenia kosztują zwykle około 80-150 zł, a profesjonalne analizatory 1000-1700 zł.
Co naprawdę pokazuje miernik i dlaczego sama siła sygnału nie wystarcza
Ja zaczynam od jednej prostej zasady: w telewizji cyfrowej liczy się nie tylko to, że sygnał „jest”, ale też jakiej jest jakości. Jak wyjaśnia Dipol, przy DVB-T2 trzeba patrzeć na parametry takie jak MER, BER i C/N, bo samo wskazanie poziomu może wyglądać dobrze, a obraz i tak będzie rwał.
W praktyce miernik sygnału antenowego może mierzyć kilka różnych rzeczy, i właśnie tutaj najłatwiej się pomylić. Jedne modele pokazują tylko przybliżoną moc lub liczbę zapalonych diod, inne potrafią ocenić stabilność modulacji, a jeszcze inne analizują całe widmo kanału. Przy DVB-T2 pomiar obejmuje cały kanał, bo sygnał COFDM zajmuje 7 MHz w paśmie VHF albo 8 MHz w UHF.
| Parametr | Co oznacza | Po co go sprawdzać |
|---|---|---|
| Poziom sygnału (dBµV) | Siła sygnału w kanale | Pomaga ocenić, czy instalacja w ogóle dostarcza sygnał |
| MER | Jakość modulacji | Pokazuje, ile zapasu ma sygnał przed degradacją obrazu |
| BER | Wskaźnik błędów | Ujawnia zakłócenia i problemy, których nie widać po samej mocy |
| C/N | Stosunek nośnej do szumu | Przydaje się, gdy winny jest wzmacniacz, kabel albo zakłócenia z otoczenia |
| Widmo | Rozkład sygnału w paśmie | Ułatwia wykrycie zniekształceń, odbić i sąsiednich zakłóceń |
Jeśli miernik nie pokazuje nic poza paskiem albo diodami, traktuję go jako narzędzie orientacyjne. Do szybkiego ustawienia anteny bywa wystarczający, ale do diagnozy instalacji domowej lub wspólnotowej to zwykle za mało. I właśnie od tego zależy kolejny wybór: jaki typ sprzętu ma sens w Twoim przypadku.
Jak dobrać sprzęt do zwykłej anteny, instalacji zbiorczej albo zestawu TV/SAT
Jak przypomina Gov.pl, w Polsce naziemna telewizja cyfrowa działa w standardzie DVB-T2/HEVC, więc starszy sprzęt bez obsługi H.265 może nie pokazać podglądu kanału, nawet jeśli sam pomiar będzie możliwy. To ważne rozróżnienie, bo w katalogach łatwo pomylić urządzenie, które coś mierzy, z takim, które faktycznie pomaga ustawić i sprawdzić instalację.
| Typ urządzenia | Dla kogo | Plusy | Ograniczenia | Typowy koszt |
|---|---|---|---|---|
| Prosty tester LED | Dla osoby, która raz na jakiś czas ustawia antenę | Tani, lekki, szybki w użyciu | Pokazuje głównie orientacyjny poziom | ok. 80-150 zł |
| Miernik cyfrowy DVB-T2 | Dla domownika lub serwisanta amatora | Pokazuje poziom, MER, BER, często także C/N | Może nie mieć pełnej analizy widma ani podglądu HEVC | ok. 300-700 zł |
| Kombo TV/SAT | Dla instalacji naziemnych i satelitarnych | Obsługuje DVB-T2, DVB-S/S2, często DVB-C | Wyższa cena, więcej ustawień | ok. 450-1700 zł |
| Analizator instalatorski | Dla firm montażowych i zaawansowanej diagnostyki | Widmo, podgląd kanału, szeroka obsługa standardów | Najdroższy i zwykle najbardziej rozbudowany | ok. 1000-1700 zł i więcej |
W praktyce najlepiej zacząć od odpowiedzi na pytanie: czy chcesz tylko szybko namierzyć kierunek anteny, czy też szukasz narzędzia do diagnozowania instalacji po burzy, po wymianie wzmacniacza albo po dołożeniu kolejnego gniazda. Ja w takich sytuacjach nie przepłacam za funkcje, których nie użyję, ale też nie schodzę poniżej poziomu, na którym nie da się ocenić jakości sygnału. To prowadzi wprost do funkcji, które rzeczywiście robią różnicę.
Na jakie funkcje warto dopłacić
Najbardziej niedoceniana cecha to nie ekran ani marka, tylko to, czy miernik daje mi dane, które da się wykorzystać w terenie. W codziennej pracy szukam przede wszystkim urządzenia, które pomaga znaleźć problem szybciej, a nie takiego, które wygląda nowocześnie w katalogu.
- Obsługa DVB-T2 i HEVC/H.265 - przydatna, jeśli chcesz widzieć podgląd kanału, a nie tylko same liczby.
- Pomiar MER, BER i C/N - bez tego przy cyfrowej telewizji łatwo pomylić dobry poziom z dobrą jakością.
- Tryb DVB-S/S2 - obowiązkowy, jeśli instalacja obejmuje też satelitę.
- DiSEqC i Unicable - ważne w bardziej złożonych instalacjach satelitarnych, gdzie trzeba sterować przełączaniem lub pracą jednego kabla.
- Analizator widma - pokazuje rozkład sygnału w paśmie, dzięki czemu łatwiej znaleźć zakłócenia i odbicia.
- Wydajna bateria - w terenie liczy się kilka godzin pracy bez szukania ładowarki, nie tylko deklaracje z opakowania.
- Aktualizacje i wsparcie producenta - przy droższych modelach to ważne, bo zmiany w oprogramowaniu potrafią poprawić zgodność i wygodę pracy.
Ergonomia też robi różnicę. Dobrze, jeśli menu jest czytelne, przyciski reagują szybko, a wejście antenowe jest solidne, bo to właśnie te detale decydują o komforcie w terenie. Jeśli sprzęt ma podgląd kanału, ale wolno przełącza transpondery albo gubi ustawienia, w praktyce męczy bardziej, niż pomaga. A gdy już wiesz, czego szukać, trzeba jeszcze poprawnie wykonać sam pomiar.
Jak mierzyć sygnał tak, żeby wynik był wiarygodny
Najlepszy miernik nie uratuje złej metody. Zanim zacznę kręcić anteną, zawsze upewniam się, że pomiar odbywa się na właściwym punkcie instalacji i na właściwym kanale, bo to tam najłatwiej wyłapać rzeczywisty problem.
- Wybierz kanał lub multipleks, który jest reprezentatywny dla całej instalacji, a nie tylko dla jednego najlepszego muxa.
- Sprawdź, czy wzmacniacz, zasilacz i rozgałęźniki są podłączone tak, jak będą działać na co dzień.
- Ustaw antenę bardzo powoli, obserwując nie tylko poziom, ale przede wszystkim jakość sygnału.
- Po znalezieniu najlepszego kierunku odczekaj chwilę i sprawdź, czy wskazania są stabilne.
- Jeśli instalacja ma kilka gniazd, porównaj odczyty w więcej niż jednym punkcie, bo różnice bywają duże.
W przypadku anteny naziemnej często lepiej działa cierpliwe strojenie niż szybkie „dojechanie” do najwyższego paska. W satelicie z kolei dochodzi dokładność ustawienia konwertera i ewentualnie przełączników DiSEqC, więc tu tym bardziej przydaje się miernik, który pokazuje coś więcej niż ogólny poziom. Gdy już umiesz wykonać pomiar, największy problem zwykle nie leży w samej antenie, tylko w typowych błędach po drodze.
Najczęstsze błędy przy ustawianiu anteny
Największy błąd, który widzę, to zaufanie wyłącznie wskaźnikowi siły. Taki odczyt potrafi wyglądać dobrze nawet wtedy, gdy sygnał jest przesterowany albo zaśmiecony szumem.
- Kręcenie anteną tylko na podstawie „paska jakości” z telewizora - to za mało, żeby ocenić stabilność odbioru.
- Ignorowanie przesterowania - mocniejszy sygnał nie zawsze oznacza lepszy; zbyt mocny wzmacniacz potrafi pogorszyć wynik.
- Pomiar po jednej zmianie - po przesunięciu anteny o kilka stopni warto odczyt sprawdzić jeszcze raz po chwili.
- Skupienie się na jednym multiplexie - reszta pasma może działać gorzej, zwłaszcza przy odbiciach lub zakłóceniach.
- Pomijanie kabli i złącz - słabe wtyki F, stary przewód albo wilgoć w złączu potrafią zepsuć cały efekt.
- Używanie wzmacniacza jako maskowania problemu - jeśli antena jest źle ustawiona, wzmacniacz zwykle nie naprawi przyczyny.
Tu pojawia się jeszcze jedna pułapka: wysoki poziom sygnału na wejściu nie gwarantuje dobrego obrazu na końcu toru. Każdy element po drodze, od kabla po rozgałęźnik, może obniżyć jakość. Dlatego przy trudniejszych instalacjach patrzę nie tylko na to, czy „coś jest”, ale też na to, czy instalacja ma zapas do pracy w gorszych warunkach.
Kiedy dopłata do lepszego modelu ma sens
Jeśli ustawiasz jedną antenę raz na kilka lat, prosty tester może wystarczyć. Ale jeśli chcesz diagnozować zakłócenia, obsługiwać instalacje zbiorcze albo pracować także z satelitą, dopłata do lepszego sprzętu zwraca się szybciej, niż się wydaje.
Najbardziej opłaca się to w trzech sytuacjach: gdy masz w domu kilka źródeł sygnału i chcesz szybko sprawdzić, gdzie ginie jakość; gdy montujesz instalacje zawodowo i nie możesz pozwolić sobie na zgadywanie; oraz gdy mieszkasz w miejscu z trudnym odbiorem, gdzie różnica między „działa” a „działa stabilnie” jest naprawdę odczuwalna. W takich warunkach sprzęt z analizą MER, BER, C/N i widmem przestaje być gadżetem, a staje się narzędziem oszczędzającym czas.
Jeśli mam dać jedną prostą wskazówkę końcową, to brzmi ona tak: do prostego ustawienia anteny wybierz lekki i intuicyjny miernik, ale do diagnozy bierz urządzenie, które pokazuje jakość, nie tylko moc. Właśnie ta różnica najczęściej decyduje o tym, czy po ustawieniu anteny obraz będzie stabilny przez cały sezon, czy wrócisz do tematu po pierwszym większym pogorszeniu pogody.
