Jak zrobić antenę bazową CB: proste kroki i niezbędne materiały

Budowa anteny bazowej CB to doskonały sposób na poprawę jakości komunikacji radiowej. W tym artykule przedstawimy, jak samodzielnie zbudować antenę, która umożliwi lepszy zasięg i jakość sygnału. Skupimy się na dwóch popularnych typach anten: ćwierćfalowej oraz dipolowej, które są często wybierane przez entuzjastów CB radia. Dzięki prostym krokom i odpowiednim materiałom każdy może stworzyć efektywną antenę, która zaspokoi jego potrzeby.

Budowa anteny wymaga jednak pewnej wiedzy i umiejętności. W artykule znajdziesz nie tylko instrukcje dotyczące konstrukcji, ale także porady dotyczące wyboru materiałów oraz narzędzi niezbędnych do realizacji projektu. Dzięki temu będziesz mógł podjąć świadomą decyzję, czy warto zainwestować czas i wysiłek w budowę własnej anteny, czy może lepiej wybrać gotowe rozwiązanie.

Kluczowe informacje:

• Ćwierćfalowa antena bazowa ma długość około 2.7 metra i składa się z pionowego elementu oraz czterech promieni.
• Antenę dipolową można zbudować z dwóch odcinków drutu o długości 2.7 metra każdy, co daje łączną długość około 5.5 metra.
• Wybór odpowiednich materiałów, takich jak miedź czy kabel RG-58, jest kluczowy dla trwałości i wydajności anteny.
• Instalacja anteny powinna odbywać się na jak największej wysokości, aby maksymalizować zasięg sygnału.
• Budowa anteny samodzielnie może być mniej kosztowna, ale wymaga czasu i umiejętności, które mogą zniechęcić niektórych użytkowników.

Jak zbudować antenę bazową CB: krok po kroku do sukcesu

Budowa anteny bazowej CB to świetny sposób na poprawę jakości komunikacji radiowej. Samodzielne wykonanie anteny pozwala nie tylko zaoszczędzić pieniądze, ale także dostosować ją do swoich potrzeb. Warto zauważyć, że DIY projekty stają się coraz bardziej popularne, ponieważ dają satysfakcję i pozwalają na lepsze zrozumienie działania sprzętu. W tym artykule przedstawimy ogólny proces budowy anteny bazowej CB, który obejmuje wybór materiałów oraz narzędzi, a także metody konstrukcji.

W kolejnych sekcjach omówimy szczegółowe metody budowy, w tym jak stworzyć antenę ćwierćfalową oraz dipolową. Dzięki tym informacjom, każdy będzie mógł samodzielnie zbudować efektywną antenę, która spełni jego oczekiwania. Przygotowanie anteny wymaga pewnej wiedzy, ale efekty mogą być naprawdę satysfakcjonujące.

Wybór odpowiednich materiałów do budowy anteny CB

Wybór odpowiednich materiałów jest kluczowy dla sukcesu w budowie anteny bazowej CB. Do najważniejszych komponentów należą druty, złącza oraz inne elementy, które zapewniają trwałość i wydajność anteny. Zazwyczaj do budowy anteny ćwierćfalowej używa się drutu miedzianego o średnicy 1.5 mm², który jest odporny na warunki atmosferyczne. Złącza powinny mieć impedancję 50 ohm, co jest standardem dla większości radii CB.

Oto lista rekomendowanych materiałów, które warto wykorzystać przy budowie anteny:

• Drut miedziany 1.5 mm² - idealny do budowy elementów anteny.
• Kabel RG-58 - popularny wybór do połączeń, zapewniający dobrą jakość sygnału.
• Złącza BNC - używane do podłączenia anteny do radia.
• Podstawka antenowa - stabilizuje antenę i zapewnia solidne mocowanie.

Wybierając materiały, pamiętaj, że ich jakość ma wpływ na wydajność anteny. Zainwestowanie w odpowiednie komponenty może przynieść lepsze rezultaty w komunikacji radiowej.

Narzędzia potrzebne do stworzenia anteny bazowej CB

Do budowy anteny bazowej CB potrzebujesz kilku kluczowych narzędzi, które ułatwią cały proces. Po pierwsze, lutownica jest niezbędna do łączenia elementów anteny i zapewnienia trwałych połączeń. Używając lutownicy, możesz stworzyć solidne złączenia, które wytrzymają różne warunki atmosferyczne. Warto zainwestować w lutownicę o regulowanej temperaturze, co pozwoli na precyzyjne lutowanie.

Kolejnym istotnym narzędziem są nożyce do drutu, które umożliwiają dokładne cięcie drutu na odpowiednie długości. Dobre nożyce powinny być ostre i wygodne w użyciu, aby zapewnić czyste cięcia, co jest kluczowe dla wydajności anteny. Oprócz tego, potrzebujesz miary lub linijki do precyzyjnego mierzenia długości drutów i elementów anteny. Dokładne pomiary są kluczowe, ponieważ długość anteny ma bezpośredni wpływ na jej działanie.

Nie zapomnij również o wkrętarce lub śrubokręcie, które będą przydatne do mocowania anteny oraz jej elementów do podstawy. Wkrętarka znacznie przyspieszy proces montażu. Na koniec, zestaw narzędzi do pomiaru SWR (Standing Wave Ratio) pomoże Ci sprawdzić, jak dobrze antena odbiera i nadaje sygnał, co jest niezwykle ważne dla optymalizacji jej wydajności.

Budowa anteny: prosta metoda na antenę ćwierćfalową

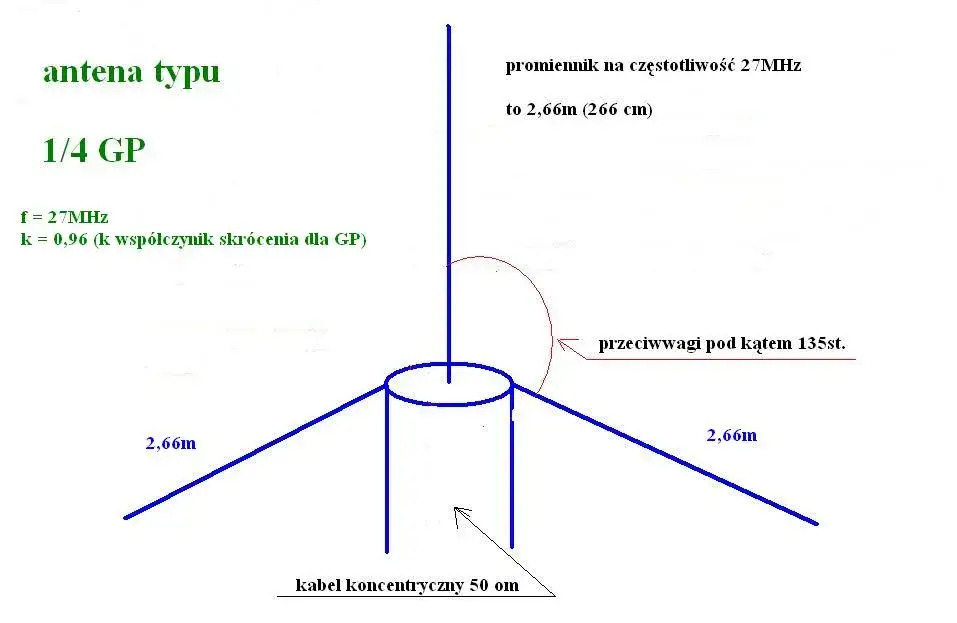

Budowa anteny ćwierćfalowej to jeden z najprostszych sposobów na stworzenie efektywnej anteny bazowej CB. Proces ten zaczyna się od przygotowania elementu radiatora, który powinien mieć długość około 2.7 metra, co odpowiada jednej czwartej długości fali dla pasma 27 MHz. Następnie, cztery promienie (radiale) są mocowane pod kątem 135 stopni do podstawy anteny, co zwiększa jej wydajność. Elementy te powinny być również o długości około 2.7 metra, aby zachować równowagę i efektywność.

Wszystkie elementy anteny łączy się z kablem koncentrycznym o impedancji 50 ohm, który jest standardem w przypadku większości radii CB. Ważne jest, aby dokładnie sprawdzić, czy wszystkie połączenia są solidne i nie mają luzów, ponieważ może to wpłynąć na jakość sygnału. Po zakończeniu montażu, antena powinna być umieszczona na odpowiedniej wysokości, aby maksymalizować zasięg i jakość odbieranego sygnału.

Szczegóły konstrukcji anteny ćwierćfalowej CB

Budowa anteny ćwierćfalowej CB wymaga precyzyjnych wymiarów i odpowiednich kątów montażu. Głównym elementem jest radiator, który powinien mieć długość około 2.7 metra, co odpowiada jednej czwartej długości fali dla pasma 27 MHz. Warto zadbać o to, aby wszystkie elementy były wykonane z materiałów odpornych na warunki atmosferyczne, co zapewni ich trwałość. Dodatkowo, antena powinna mieć cztery promienie (radiale) o długości również 2.7 metra, które są zamocowane pod kątem 135 stopni w stosunku do podstawy. Taki układ zwiększa wydajność anteny i poprawia jakość sygnału.

Podczas konstrukcji anteny, kluczowe jest, aby wszystkie połączenia były solidne, a elementy dobrze ze sobą współpracowały. Użycie kabelka koncentrycznego o impedancji 50 ohm, który łączy radiator z radiem, jest standardem w przypadku anten CB. Należy również upewnić się, że wszystkie złącza są dobrze zabezpieczone, aby uniknąć strat sygnału. Prawidłowe wymiary i kąty montażu są kluczowe dla efektywności anteny, dlatego warto poświęcić czas na dokładne przygotowanie wszystkich elementów.

Jak prawidłowo zamontować antenę ćwierćfalową CB

Instalacja anteny ćwierćfalowej CB jest równie ważna jak jej konstrukcja. Aby osiągnąć optymalną wydajność, antena powinna być zamontowana na odpowiedniej wysokości, najlepiej na dachu budynku lub na specjalnie przygotowanej wieży. Wysokość montażu wpływa na zasięg sygnału, dlatego warto unikać przeszkód, takich jak drzewa czy inne budynki, które mogą zakłócać fale radiowe. Antena powinna być również zamocowana w taki sposób, aby była stabilna i odporna na działanie wiatru.

Podczas montażu, zwróć uwagę na kierunek, w którym antena jest ustawiona. W przypadku anteny ćwierćfalowej, najlepsze wyniki uzyskuje się, gdy jest ona skierowana w stronę, z której oczekujesz sygnału. Dobrze jest również regularnie kontrolować połączenia i stan anteny, aby zapewnić jej długotrwałą efektywność. Prawidłowy montaż i konserwacja anteny to klucz do sukcesu w komunikacji radiowej.

Czytaj więcej: Czy antena siatkowa nadaje się do dvb-t2? Sprawdź, co musisz wiedzieć

Alternatywa: jak stworzyć antenę dipolową dla CB

Budowa anteny dipolowej to doskonała alternatywa dla anteny ćwierćfalowej, która oferuje swoje unikalne zalety. Antena dipolowa składa się z dwóch równych elementów, każdy o długości około 2.7 metra, co łącznie daje około 5.5 metra. Taki układ pozwala na uzyskanie lepszej wydajności w odbiorze i nadawaniu sygnału. Elementy anteny powinny być wykonane z materiałów odpornych na warunki atmosferyczne, takich jak miedź lub aluminium, co zapewnia ich trwałość i niezawodność w różnych warunkach.

Podczas budowy anteny dipolowej ważne jest, aby umieścić ją jak najwyżej, co znacząco poprawi jakość sygnału. Antena powinna być zawieszona w poziomie, a jej końce powinny być dobrze zabezpieczone, aby uniknąć uszkodzeń spowodowanych wiatrem. Całość powinna być połączona z kablem koncentrycznym o impedancji 50 ohm, co jest standardem w przypadku większości radii CB. Dobrze skonstruowana antena dipolowa może być równie efektywna jak antena ćwierćfalowa, a przy tym oferuje większą elastyczność w montażu.

Kluczowe różnice między anteną ćwierćfalową a dipolową

Antena ćwierćfalowa i dipolowa różnią się przede wszystkim swoją konstrukcją oraz charakterystyką pracy. Antena ćwierćfalowa jest zazwyczaj prostsza w budowie, składając się z jednego elementu radiatora oraz promieni, natomiast antena dipolowa wymaga użycia dwóch równych elementów. Wydajność obu typów anten może się różnić w zależności od zastosowania; antena dipolowa często lepiej sprawdza się w warunkach, gdzie sygnał musi być odbierany z różnych kierunków.

W przypadku anteny dipolowej, jej konstrukcja pozwala na uzyskanie szerszego pasma częstotliwości, co czyni ją bardziej uniwersalną. Antena ćwierćfalowa natomiast jest bardziej kompaktowa i łatwiejsza do zamontowania w ograniczonej przestrzeni. Wybór między tymi dwoma typami anten zależy od indywidualnych potrzeb użytkownika oraz warunków, w jakich będzie ona używana. Ostatecznie, zarówno antena ćwierćfalowa, jak i dipolowa mają swoje zalety i wady, które warto rozważyć przed podjęciem decyzji.

Wskazówki dotyczące instalacji anteny dipolowej CB

Instalacja anteny dipolowej CB wymaga uwzględnienia kilku kluczowych czynników, aby zapewnić optymalną wydajność. Po pierwsze, antena powinna być zamontowana na jak największej wysokości, co pozwoli na lepszy zasięg sygnału. Idealnie, końce anteny powinny być umieszczone co najmniej 3 metry nad ziemią, aby uniknąć zakłóceń od przeszkód. Po drugie, orientacja anteny jest istotna; najlepiej, aby była ustawiona w kierunku, z którego oczekujesz sygnału, co zwiększy efektywność komunikacji.

Warto również unikać montowania anteny w pobliżu metalowych obiektów, takich jak rury czy ogrodzenia, które mogą powodować zakłócenia. Upewnij się, że wszystkie połączenia są solidne, aby uniknąć strat sygnału. Regularne sprawdzanie stanu anteny oraz jej połączeń pomoże utrzymać jej wydajność na optymalnym poziomie.

Zalety i wady budowy anteny CB samodzielnie

Budowa anteny CB samodzielnie ma swoje zalety i wady. Z jednej strony, DIY anteny pozwalają na pełne dostosowanie do indywidualnych potrzeb i preferencji. Możesz wybrać materiały, które najlepiej odpowiadają Twoim wymaganiom, a także dostosować konstrukcję do specyficznych warunków lokalnych. Dodatkowo, często jest to tańsza opcja niż zakup gotowej anteny, zwłaszcza jeśli masz już część potrzebnych materiałów.

Z drugiej strony, budowa anteny wymaga pewnej wiedzy i umiejętności, co może być wyzwaniem dla osób bez doświadczenia. Istnieje ryzyko, że źle skonstruowana antena nie będzie działać efektywnie, co może prowadzić do frustracji. Ponadto, czas poświęcony na budowę i testowanie anteny może być znaczący, co sprawia, że dla niektórych osób zakup gotowego rozwiązania może być bardziej opłacalny.

Porównanie kosztów: DIY versus gotowe anteny CB

Porównując koszty budowy anteny CB samodzielnie z zakupem gotowej anteny, warto wziąć pod uwagę kilka czynników. Koszt materiałów do budowy anteny dipolowej może wynosić od 100 do 300 zł, w zależności od wybranych komponentów. Z kolei gotowe anteny mogą kosztować od 300 do 800 zł, w zależności od marki i jakości. W przypadku anten DIY, początkowy koszt może być niższy, ale wymaga to również inwestycji czasu na budowę i testowanie.

Jakie są wyzwania przy budowie anteny CB samodzielnie

Budowa anteny CB samodzielnie może być satysfakcjonującym projektem, ale wiąże się również z pewnymi wyzwaniami. Przede wszystkim, brak doświadczenia w lutowaniu czy montażu może prowadzić do problemów z jakością połączeń, co wpływa na wydajność anteny. Dodatkowo, dobór odpowiednich materiałów oraz ich właściwe wymiary są kluczowe; błędy na tym etapie mogą skutkować słabym sygnałem.

Innym wyzwaniem jest lokalizacja anteny. Wybór odpowiedniego miejsca, które zapewni maksymalny zasięg, może być trudny, zwłaszcza w obszarach zabudowanych. Ponadto, niektóre lokalne przepisy mogą ograniczać możliwość montażu anten, co może być dodatkowym utrudnieniem. Aby przezwyciężyć te wyzwania, warto skonsultować się z doświadczonymi użytkownikami lub poszukać informacji w internecie, co pomoże uniknąć typowych błędów.

Jak poprawić wydajność anteny CB dzięki dodatkowym akcesoriom

Aby jeszcze bardziej zwiększyć efektywność swojej anteny CB, warto rozważyć zastosowanie dodatkowych akcesoriów, które mogą poprawić jakość sygnału i zasięg. Filtry RF mogą być używane do eliminacji zakłóceń z innych urządzeń elektronicznych, co pozwoli na czystszy odbiór i nadawanie. Dodatkowo, zastosowanie amplifikatorów sygnału może znacznie poprawić zasięg komunikacji, zwłaszcza w obszarach o słabszym sygnale. Te urządzenia mogą być szczególnie przydatne, gdy planujesz korzystać z radia w trudnych warunkach terenowych.

Warto również pomyśleć o zastosowaniu systemu monitorowania SWR, który pozwala na bieżąco kontrolować jakość połączenia antenowego. Dzięki temu możesz szybko zidentyfikować problemy i dostosować ustawienia anteny, co przyczyni się do lepszej wydajności. W przyszłości, rozwój technologii antenowych, takich jak anteny inteligentne, może przynieść jeszcze więcej możliwości w zakresie dostosowywania i optymalizacji sygnału, co z pewnością zrewolucjonizuje sposób korzystania z CB radia.
