W tym tekście pokazuję, jak szybko i bez zgadywania ocenić stan baterii zwykłym multimetrem. Zobaczysz, jakie ustawienia wybrać, jak interpretować napięcie dla różnych typów ogniw oraz kiedy sam odczyt jeszcze wystarcza, a kiedy potrzebny jest test pod obciążeniem.
Najważniejsze rzeczy do sprawdzenia przed oceną baterii
- Multimetr mierzy napięcie, a nie pojemność, więc wynik bez obciążenia traktuję jako punkt startowy, nie ostateczny wyrok.
- Do pomiaru użyj trybu DC V, czerwonej sondy w gnieździe V/Ω i czarnej w COM.
- W przypadku ogniw AA, AAA i akumulatorków NiMH sam odczyt bywa mylący, bo ich zachowanie pod obciążeniem jest ważniejsze niż liczba na ekranie.
- Dla akumulatora 12 V orientacyjne progi są czytelne: 12,6 V to pełne naładowanie, 12,4 V około 75%, 12,2 V około 50%, a poniżej 12,0 V zwykle zaczyna się problem.
- Jeśli bateria pracuje w urządzeniu, które pobiera większy prąd, test pod obciążeniem mówi więcej niż pomiar spoczynkowy.
- Najczęstsze błędy to złe gniazda w mierniku, tryb AC zamiast DC, słaby kontakt sond i ocenianie akumulatorków tak samo jak baterii alkalicznych.
Co multimetr naprawdę mówi o baterii
Gdy mierzę baterię, interesuje mnie przede wszystkim napięcie spoczynkowe, czyli to, co widzę na stykach bez dodatkowego obciążenia. To dobry sygnał orientacyjny, ale nie pokazuje jeszcze, ile energii zostało w środku ani jak bateria zachowa się po włożeniu do latarki, pilota czy kontrolera.
To rozróżnienie jest ważne zwłaszcza przy ogniwach alkalicznych i akumulatorkach. Dwie baterie mogą pokazać podobny wynik, a w praktyce jedna utrzyma urządzenie kilka godzin dłużej tylko dlatego, że lepiej radzi sobie pod obciążeniem. Właśnie dlatego sam odczyt traktuję jako szybki test, a nie pełną diagnozę.
Jeśli chodzi o akumulator samochodowy, Fluke podaje bardzo użyteczne punkty odniesienia: około 12,6 V oznacza pełne naładowanie, 12,4 V to mniej więcej 75%, 12,2 V około 50%, a wynik poniżej 12,0 V sugeruje wyraźne rozładowanie lub osłabienie. To akurat jeden z tych przypadków, w których multimetr daje naprawdę konkretną odpowiedź. Dalej pokażę Ci, jak ten wynik uzyskać bez błędów przy samym podłączeniu miernika.
Jak przygotować multimetr i baterię do pomiaru

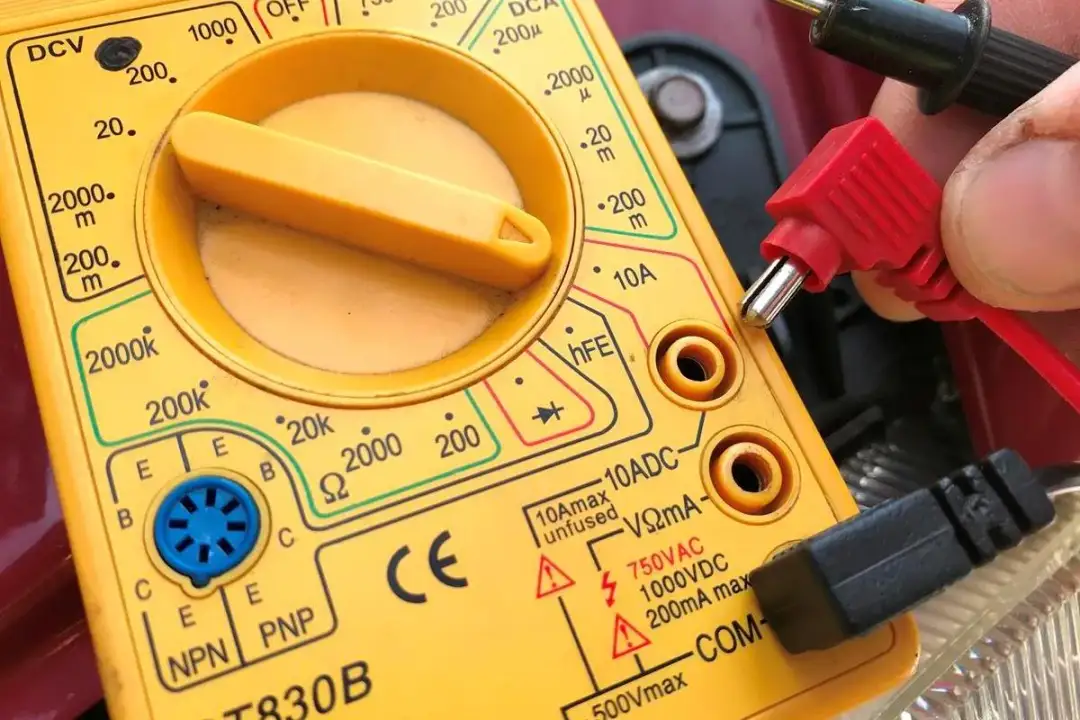

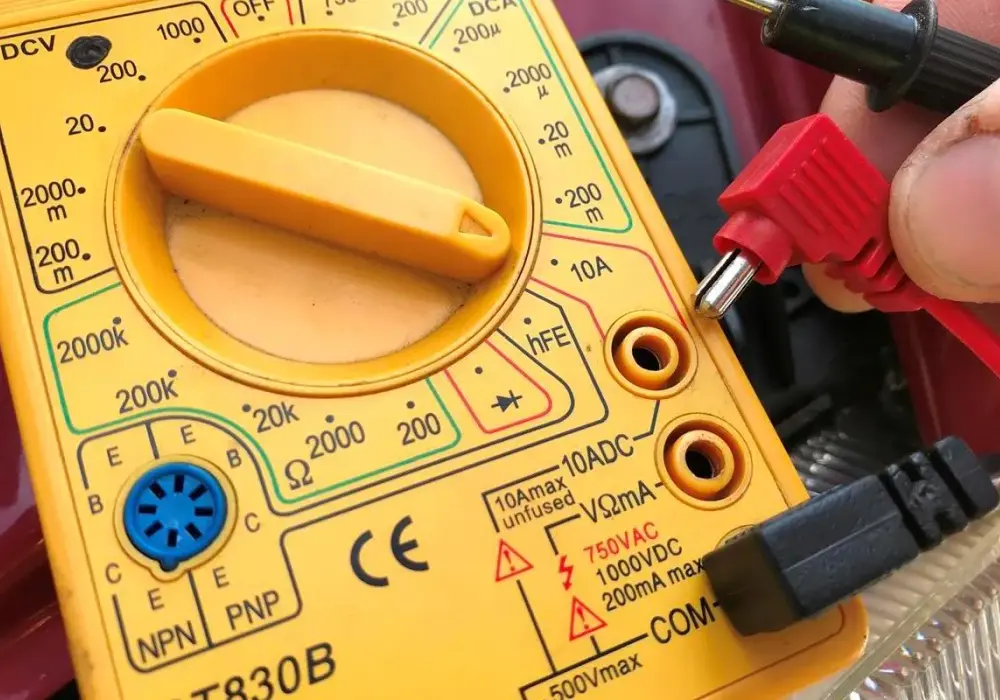

Zaczynam zawsze od ustawienia miernika w tryb napięcia stałego. Na większości urządzeń szukasz oznaczenia V z symbolem DC albo prostą kreską nad przerywaną. Czerwoną sondę wkładasz do gniazda V/Ω, a czarną do COM. To banalny krok, ale właśnie tu najczęściej pojawia się pomyłka.
Jeśli Twój multimetr nie ma automatycznego zakresu, wybierz przedział wyższy niż spodziewane napięcie. Dla baterii 1,5 V lub 1,2 V zwykle wystarczy niski zakres, a dla ogniw 9 V i akumulatora 12 V lepszy będzie zakres wyższy, na przykład 20 V. Nie wkładaj sond do gniazda prądowego, bo przy pomiarze napięcia możesz zrobić zwarcie.
- Ustaw multimetr na pomiar DC V.
- Sprawdź, czy czarna sonda siedzi w COM, a czerwona w V/Ω.
- Jeśli miernik nie jest auto-range, wybierz odpowiedni zakres ręcznie.
- Przyłóż czerwoną sondę do plusa, a czarną do minusa.
- Odczytaj wynik i zdejmij sondy spokojnym ruchem.
Ja zwykle robię jeszcze jedną rzecz: przed pomiarem czyszczę styki, jeśli widać nalot albo ślady korozji. Brudny biegun potrafi zaniżyć wynik bardziej, niż się wielu osobom wydaje. Na tym etapie liczy się porządek w pomiarze, bo od niego zależy sens całej interpretacji.
Jak czytać wynik dla różnych typów ogniw
Największy błąd początkujących polega na tym, że wszystkie baterie oceniają według jednego wzorca. To nie działa. Inaczej zachowuje się alkaliczna AA, inaczej akumulatorek NiMH, a jeszcze inaczej akumulator 12 V w aucie. Dlatego patrzę nie tylko na samą liczbę, ale też na chemię ogniwa.
| Typ baterii | Napięcie nominalne | Co zwykle oznacza wynik z multimetru | Na co zwracam uwagę |
|---|---|---|---|
| AA / AAA alkaliczne | 1,5 V | Wynik blisko nominalnego mówi tylko, że ogniwo jeszcze ma napięcie. Sam odczyt bez obciążenia nie wystarcza do oceny sprawności. | Jeśli urządzenie słabnie pod obciążeniem, bateria może być już do wymiany mimo „ładnego” wyniku. |
| AA / AAA NiMH | 1,2 V | To normalne napięcie pracy akumulatorka. Nie porównuję go bezpośrednio z alkaliczną 1,5 V. | Tu ważniejsza jest stabilność pod obciążeniem niż sam odczyt spoczynkowy. |
| Bateria 9 V | 9 V | Wynik pomaga zorientować się, czy bateria nie jest skrajnie słaba, ale przy urządzeniach o większym poborze też warto sprawdzić ją pod obciążeniem. | W pilotach i czujnikach potrafi jeszcze działać, a w praktyce już nie utrzymać obciążenia. |
| Akumulator samochodowy | 12 V | 12,6 V pełne naładowanie, 12,4 V około 75%, 12,2 V około 50%, poniżej 12,0 V słabo. | Po uruchomieniu silnika napięcie ładowania powinno zwykle mieścić się w okolicach 13,7–14,7 V. |
W praktyce najwięcej uwagi poświęcam właśnie różnicy między baterią alkaliczną a NiMH. Ich nominalne napięcia są inne, a jeszcze ważniejsze jest to, jak zachowują się przy realnym obciążeniu. Jeśli przejdziesz przez ten etap z właściwą interpretacją, od razu unikniesz połowy błędnych wniosków.
Najczęstsze błędy, które fałszują odczyt
W mojej ocenie to właśnie błędy w pomiarze najczęściej udają „zepsutą baterię”, choć problem leży gdzie indziej. Czasem wystarczy źle ustawiony miernik, czasem zabrudzony styk, a czasem po prostu zbyt duże zaufanie do pomiaru bez obciążenia.
- Tryb AC zamiast DC - napięcie baterii mierzy się na prądzie stałym, nie zmiennym.
- Złe gniazda sond - czerwony przewód w V/Ω, czarny w COM, nie w A ani mA.
- Słaby kontakt z biegunami - nalot, rdza i utlenienie potrafią zaniżyć wynik.
- Pomiar przez urządzenie - jeśli bateria siedzi w sprzęcie, oceniasz też elektronikę, a nie samo ogniwo.
- Mylenie chemii baterii - akumulatorek NiMH nie powinien być oceniany jak bateria alkaliczna.
- Brak testu pod obciążeniem - ładny odczyt na stole nie gwarantuje sprawności w praktyce.
Jeśli multimetr pokazuje wartość ujemną, to zwykle nie awaria, tylko odwrócona polaryzacja sond. Wystarczy zamienić je miejscami i odczyt wraca do normy. Taki drobiazg potrafi oszczędzić sporo nerwów, zwłaszcza gdy ktoś pierwszy raz sprawdza baterię samodzielnie.
Kiedy sam pomiar nie wystarczy
Tu robi się naprawdę praktycznie. Zwykły pomiar napięcia mówi, co dzieje się bez obciążenia, a to nie zawsze odpowiada temu, jak bateria zachowa się w urządzeniu. Energizer zwraca uwagę, że woltomierz bez obciążenia może dać mylący wynik, a prosty tester obciążeniowy dużo lepiej odpowiada na pytanie, czy bateria jest jeszcze dobra.
Test pod obciążeniem
Jeśli bateria zasila coś wymagającego większego prądu, na przykład latarkę, aparat, gamepad albo zabawkę z silnikiem, sam odczyt spoczynkowy bywa zbyt łagodny dla ogniwa. Ja sprawdzam wtedy, czy napięcie nie siada gwałtownie po włączeniu urządzenia. Jeżeli tak się dzieje, bateria może wyglądać „dobrze” na stole, a w praktyce już nie trzyma formy.
Przeczytaj również: Wymiana baterii w iPhone 7 - najlepsze serwisy i ceny w Polsce
Akumulatorki i pakiety ogniw
Przy akumulatorkach NiMH sprawa jest jeszcze bardziej podstępna, bo ich charakterystyka rozładowania jest dość płaska. To oznacza, że napięcie długo utrzymuje się na podobnym poziomie, a potem spada szybko. Dlatego przy takich ogniwach nie wyciągam wniosku wyłącznie z jednego cyfrowego odczytu. Jeśli pakiet zasila zestaw kilku baterii, sprawdzam też, czy wszystkie sztuki są zbliżone wynikiem, bo jedna słabsza potrafi zaniżyć pracę całego kompletu.
W praktyce test pod obciążeniem jest po prostu uczciwszy. Jeśli wynik spoczynkowy wygląda dobrze, ale urządzenie nadal działa słabo, to właśnie on pomaga znaleźć prawdziwą przyczynę. I to jest moment, w którym zwykły multimetr zamienia się z prostego gadżetu w naprawdę użyteczne narzędzie diagnostyczne.
Najkrótszy schemat, który stosuję w praktyce
Gdy chcę szybko ocenić baterię, idę według prostego schematu: ustawiam DC V, sprawdzam poprawne gniazda, mierzę napięcie spoczynkowe i porównuję je z nominalnym napięciem oraz typem ogniwa. Jeśli mam do czynienia z akumulatorkiem lub urządzeniem o większym poborze, dorzucam test pod obciążeniem, bo wtedy wynik jest naprawdę wiarygodny.
Najbardziej praktyczna zasada brzmi dla mnie tak: ładny wynik na mierniku nie zawsze oznacza zdrową baterię, ale wynik niski albo niestabilny zwykle już daje konkretny sygnał ostrzegawczy. Jeśli po pomiarze nadal masz wątpliwości, sprawdź ogniwo w realnym urządzeniu albo porównaj je z inną sztuką tego samego typu. W większości przypadków to wystarczy, żeby podjąć dobrą decyzję bez zgadywania.
