W artykule przedstawimy proste kroki do budowy anteny dipol, w tym wybór materiałów, obliczanie długości elementów oraz proces montażu. Dzięki tym informacjom, nawet osoby bez doświadczenia w elektronice będą mogły zbudować efektywną antenę, która działa w różnych częstotliwościach.
Najważniejsze informacje:- Antena dipol składa się z dwóch równych elementów przewodzących, które powinny być odpowiednio wymiarowane do częstotliwości sygnału.
- Do budowy anteny można użyć materiałów takich jak drut miedziany lub aluminiowe pręty.
- Obliczenia długości elementów anteny wykonuje się za pomocą wzoru: $$L = \frac{143}{f}$$, gdzie $$L$$ to długość w metrach, a $$f$$ to częstotliwość w MHz.
- Podczas montażu anteny ważne jest, aby zapewnić stabilność i odpowiednią orientację w kierunku źródła sygnału.
- Optymalizacja lokalizacji anteny może znacząco poprawić jakość odbioru sygnału.
Jak zbudować antenę dipol: Proste kroki do wykonania

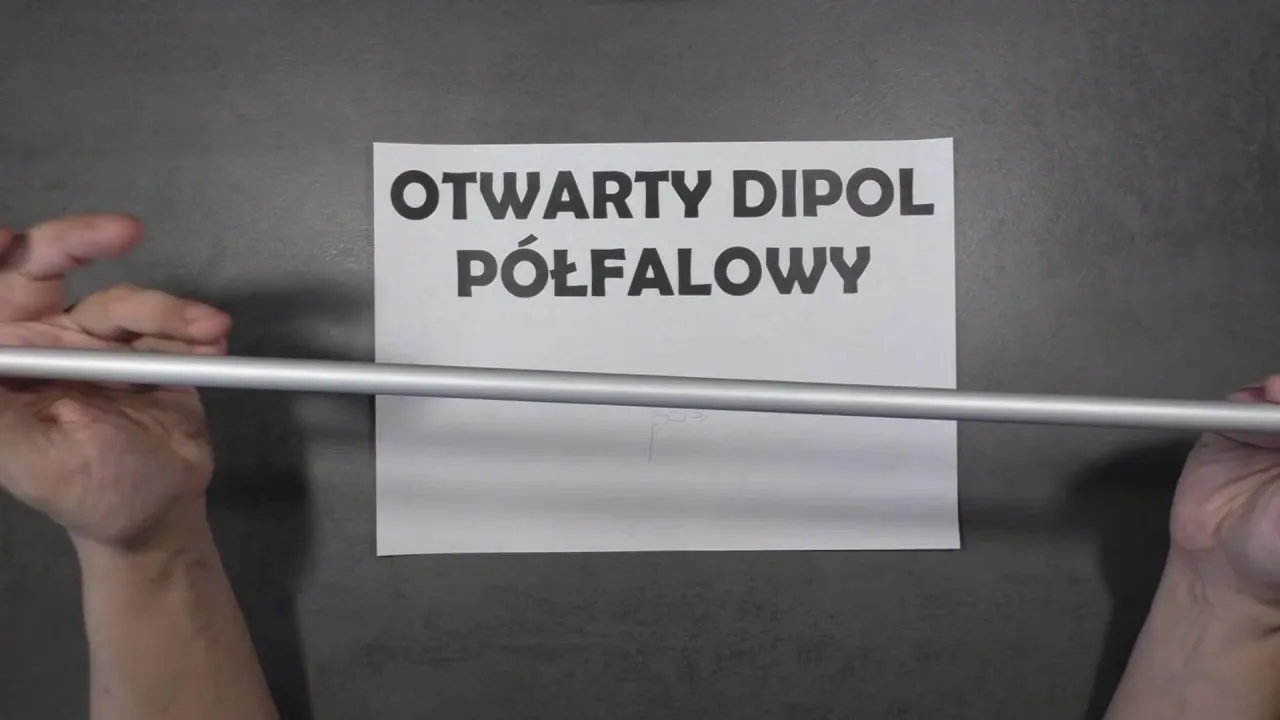

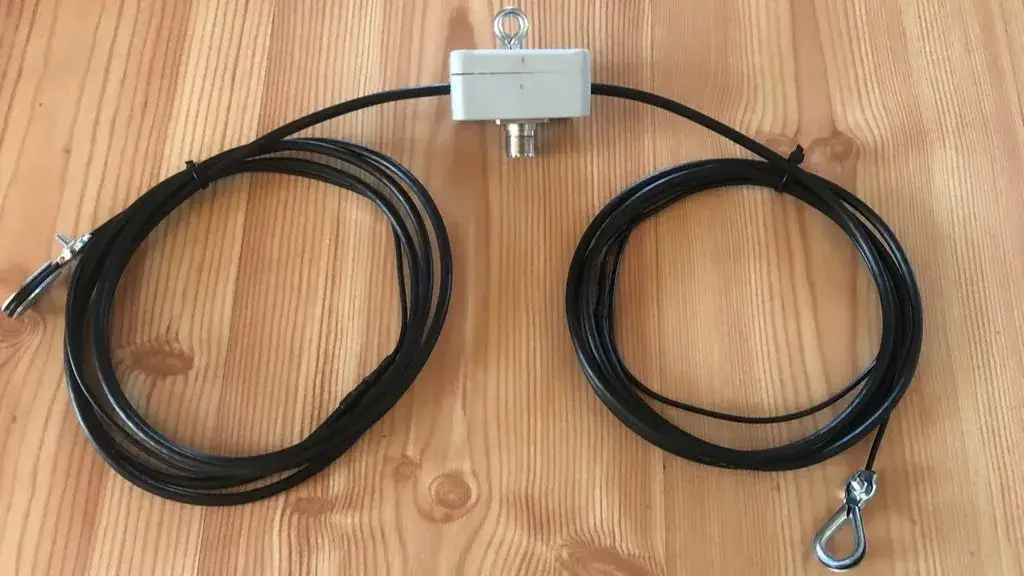

Budowa anteny dipol to prosty projekt, który może znacząco poprawić jakość odbioru sygnału radiowego. Antena dipol, najczęściej w wersji półfalowej, składa się z dwóch równych elementów przewodzących, które są oddzielone niewielką przerwą. Dzięki odpowiedniemu zrozumieniu wymiarów oraz doborowi właściwych materiałów, każdy może zbudować własną antenę, która będzie efektywnie działać na różnych częstotliwościach.
W artykule przedstawimy ogólny proces budowy anteny, w tym kluczowe aspekty planowania i przygotowania. Zrozumienie tych kroków jest istotne, aby zapewnić skuteczność i stabilność anteny. W kolejnych sekcjach omówimy szczegółowo wybór materiałów oraz techniki montażu, co pozwoli na łatwe i efektywne zbudowanie anteny dipol.
Wybór odpowiednich materiałów do budowy anteny dipol
Wybór odpowiednich materiałów jest kluczowy dla sukcesu w budowie anteny dipol. Do skonstruowania anteny potrzebne będą elementy przewodzące, takie jak drut miedziany lub aluminiowe pręty, które zapewnią dobrą przewodność sygnału. Dodatkowo, konieczne będą również kable koncentryczne do połączenia anteny z odbiornikiem oraz różne złącza, które umożliwią montaż.
- Drut miedziany 1.5 mm - idealny do budowy anteny o długości do 10 metrów.
- Aluminiowe pręty 2 mm - lekkie i odporne na warunki atmosferyczne, doskonałe do anten VHF.
- Kabel koncentryczny RG-58 - powszechnie stosowany do łączenia anteny z odbiornikiem.
Obliczanie długości anteny dipol dla różnych częstotliwości
Obliczenie odpowiedniej długości elementów anteny dipol jest kluczowe dla jej efektywności. W przypadku anteny półfalowej, całkowita długość anteny powinna wynosić około połowy długości fali (λ/2) dla wybranej częstotliwości. Każdy z dwóch elementów anteny powinien mieć długość równą ćwierć fali (λ/4). Aby obliczyć długość jednego ramienia anteny, można skorzystać z prostego wzoru: $$L = \frac{143}{f}$$, gdzie $$L$$ to długość w metrach, a $$f$$ to częstotliwość w MHz.
Na przykład, dla częstotliwości 149 MHz, długość każdego ramienia wynosi około 0.483 metra (48.3 cm). Warto również pamiętać, że często zaleca się skrócenie obliczonej długości o około 5%, aby uwzględnić efekty końcowe i zapewnić odpowiednią rezonans anteny.
| Częstotliwość (MHz) | Długość ramienia (m) |
|---|---|
| 88 | 0.81 |
| 100 | 0.72 |
| 149 | 0.48 |
| 200 | 0.36 |
Przygotowanie elementów anteny dipol: Co musisz wiedzieć
Przygotowanie elementów anteny dipol jest kluczowym krokiem przed rozpoczęciem montażu. Należy najpierw przyciąć dwa kawałki przewodzącego materiału, takiego jak drut miedziany lub aluminiowe pręty, do obliczonej długości, zgodnie z wcześniej ustalonymi wymiarami. Ważne jest, aby końce elementów były starannie wygładzone, aby uniknąć uszkodzeń podczas montażu oraz zapewnić dobre połączenia elektryczne. Do tego etapu potrzebne będą podstawowe narzędzia, takie jak nożyczki do metalu lub piła, a także szlifierka lub papier ścierny do wygładzania końców.Montaż anteny dipol: Jak zapewnić stabilność i wydajność
Podczas montażu anteny dipol kluczowe jest, aby elementy były stabilnie przymocowane i prawidłowo ustawione. Należy połączyć jeden koniec przewodu koncentrycznego z jednym ramieniem anteny, a osłonę (plecionkę) z drugim ramieniem. Można to zrobić za pomocą złączek, lutowania lub owijania przewodów. Następnie, aby zapewnić stabilność, elementy anteny powinny być przymocowane do nieprzewodzącego wsparcia, takiego jak plastikowy lub drewniany pręt, w kącie 180 stopni. Upewnij się, że antena jest prosta i równoległa, co jest kluczowe dla jej wydajności.
Optymalizacja anteny dipol dla lepszego odbioru sygnału
Aby uzyskać najlepszy odbiór sygnału z anteny dipol, kluczowe jest jej odpowiednie umiejscowienie oraz orientacja. Antena powinna być zamontowana jak najwyżej, co pozwoli na minimalizację przeszkód, które mogą zakłócać sygnał. Ważne jest również, aby unikać umieszczania anteny w pobliżu metalowych obiektów, które mogą powodować zakłócenia. Zwróć uwagę na kierunek, w którym antena jest skierowana – najlepiej, aby była ustawiona w stronę źródła sygnału, co znacząco poprawi jakość odbioru.
W przypadku problemów z odbiorem sygnału, warto przetestować różne lokalizacje montażu anteny. Czasami niewielkie zmiany w położeniu mogą prowadzić do znacznej poprawy jakości sygnału. Dodatkowo, korzystanie z wzmocnionych kabli oraz złączek może również przyczynić się do lepszego odbioru. Warto również monitorować warunki atmosferyczne, ponieważ deszcz czy śnieg mogą wpływać na jakość sygnału, dlatego regularne dostosowywanie lokalizacji anteny może być korzystne.
Najlepsze lokalizacje do montażu anteny dipol dla maksymalnego zasięgu
Wybór odpowiedniej lokalizacji dla anteny dipol jest kluczowy dla osiągnięcia maksymalnego zasięgu. Antena powinna być umieszczona w miejscu wysokim, wolnym od przeszkód takich jak drzewa czy budynki. Im wyżej zamontujesz antenę, tym lepszy będzie odbiór, ponieważ sygnał radiowy rozchodzi się w linii prostej. Dodatkowo, teren otaczający antenę powinien być jak najbardziej otwarty, aby zminimalizować zakłócenia. Zwróć uwagę na kierunek, w którym antena jest skierowana, aby była ustawiona w stronę nadajnika, co poprawi jakość sygnału.
Czytaj więcej: Najlepsza antena DVB-T: jak wybrać odpowiednią w zależności od lokalizacji
Jak unikać najczęstszych problemów z anteną dipol
Podczas korzystania z anteny dipol mogą wystąpić różne problemy, które mogą wpływać na jakość odbioru sygnału. Najczęstsze z nich to zakłócenia sygnału, które mogą być spowodowane przez niewłaściwe umiejscowienie anteny lub obecność przeszkód, takich jak budynki czy drzewa. Innym problemem mogą być nieszczelne połączenia, które mogą prowadzić do utraty sygnału. Aby rozwiązać te problemy, warto regularnie sprawdzać połączenia i upewnić się, że antena jest zamontowana w optymalnej lokalizacji, wolnej od zakłóceń.
Jak wykorzystać antenę dipol w różnych zastosowaniach technologicznych
Antena dipol, znana przede wszystkim z zastosowań w radiokomunikacji, może być również wykorzystana w wielu innych dziedzinach technologicznych. Na przykład, w systemach monitorowania i telemetrii, anteny dipolowe są często stosowane do przesyłania danych z czujników umieszczonych w trudno dostępnych miejscach. Dzięki prostocie konstrukcji i efektywności, mogą one zapewnić stabilny sygnał w aplikacjach takich jak monitorowanie środowiska czy inteligentne systemy domowe.
Co więcej, w dobie rosnącej popularności Internetu rzeczy (IoT), anteny dipolowe mogą odgrywać kluczową rolę w łączności między urządzeniami. Zastosowanie anten dipolowych w sieciach bezprzewodowych oraz w systemach komunikacji w pojazdach może znacznie zwiększyć zasięg i jakość sygnału, co jest niezwykle ważne w kontekście rozwoju autonomicznych pojazdów i inteligentnych miast. Warto zatem rozważyć różnorodne zastosowania anteny dipol, aby w pełni wykorzystać jej potencjał w nowoczesnych technologiach.
