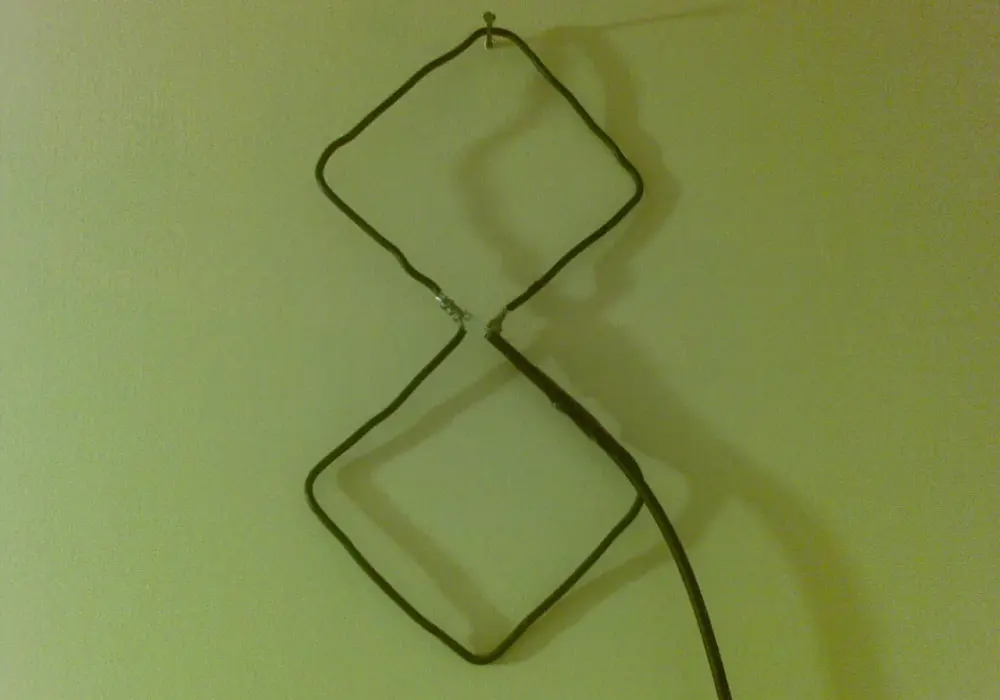

Poniżej pokazuję, jak zbudować prostą antenę do telewizji naziemnej, kiedy taki projekt ma sens i jak ją ustawić, żeby nie skończyć z przypadkową konstrukcją, która działa tylko przy idealnej pogodzie. Skupię się na rozwiązaniu tanim, praktycznym i możliwym do wykonania w domu: od doboru pasma, przez wymiary, aż po strojenie i typowe błędy. W tej tematyce najwięcej daje nie „magiczny” patent, tylko dobrze dobrana długość elementów, właściwy kierunek i sensowny montaż.
Najważniejsze informacje w skrócie
- Najprostsza domowa antena to półfalowy dipol z drutu i kabla koncentrycznego 75 Ω.
- W Polsce większość multipleksów działa w paśmie UHF, a MUX-8 w paśmie VHF, więc nie każda jedna konstrukcja odbierze wszystko.
- Długość elementów anteny wynika z częstotliwości i warto ją liczyć, zamiast robić „na oko”.
- Kierunek do nadajnika, wysokość montażu i jakość kabla często dają większy efekt niż wzmacniacz.
- Jeśli sygnał jest słaby na starcie, prosta antena DIY może nie wystarczyć i lepsza będzie antena kierunkowa.
Najpierw ustal, co chcesz odbierać
Ja zawsze zaczynam od dwóch pytań: które multipleksy mają być odbierane i z jakiego pasma przychodzi sygnał. W Polsce większość ogólnopolskich emisji naziemnych działa w UHF, czyli w zakresie 470-694 MHz, a MUX-8 pracuje w VHF 174-230 MHz. To ważne, bo antena zbudowana pod UHF ma krótsze elementy i zwykle nie zagra dobrze w VHF, a model VHF będzie po prostu za długi dla UHF.
UKE zwraca uwagę, że ustawienie anteny względem nadajnika ma realny wpływ na odbiór, a Emitel przypomina, że warto sprawdzić lokalny kierunek i typ emisji dla swojej okolicy. W praktyce oznacza to tyle: zanim zaczniesz ciąć drut, ustal, czy walczysz o jeden zakres, czy o dwa. Jeśli chcesz tylko najpopularniejsze kanały z głównych multipleksów, prosty dipol UHF wystarczy częściej, niż ludzie zakładają. Jeśli zależy Ci także na MUX-8, projekt trzeba od razu rozbudować albo przygotować się na osobną antenę VHF.
| Cel odbioru | Zakres częstotliwości | Co to oznacza dla anteny |
|---|---|---|
| Główne multipleksy naziemne | UHF 470-694 MHz | Krótsze ramiona, kompaktowa konstrukcja |
| MUX-8 | VHF 174-230 MHz | Dłuższe elementy i większa antena |
| Odbiór wszystkiego naraz | UHF + VHF | Potrzebny układ combo albo dwie osobne anteny |
Gdy już wiesz, czego chcesz odbierać, można sensownie wybrać konstrukcję zamiast zgadywać. To prowadzi wprost do pytania, który model naprawdę warto budować w domu.
Najprostszy model, który naprawdę działa
Jeśli pytasz mnie o praktyczny start, to wybieram prosty półfalowy dipol. To nie jest najefektowniejsza konstrukcja wizualnie, ale ma bardzo dobry stosunek ceny do rezultatu, a do tego można ją zbudować z kilku tanich elementów. W wielu mieszkaniach i domach jednorodzinnych taki dipol da wyraźnie lepszy efekt niż przypadkowa „antenka” kupiona bez pomysłu na pasmo.
| Typ konstrukcji | Trudność | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|---|
| Dipol UHF | niska | 15-40 zł | Gdy chcesz odbierać większość kanałów i masz dobry sygnał |
| Dipol VHF | niska | 15-40 zł | Gdy zależy Ci na MUX-8 |
| Dipol z reflektorem | średnia | 25-60 zł | Gdy chcesz lekko poprawić kierunkowość |
| Gotowa antena kierunkowa | niska przy montażu, wyższa przy wyborze | 60-200 zł | Gdy teren jest trudny albo sygnał bywa słaby |
W praktyce prosty dipol jest najlepszy wtedy, gdy chcesz szybko sprawdzić, czy problemem jest sama antena, czy raczej miejsce montażu. Ja zwykle zaczynam właśnie od tego modelu, bo pozwala odsiać fałszywe tropy bez inwestowania w drogi sprzęt. Jeśli prosty układ zadziała, można go później dopracować, a jeśli nie, wiadomo już, że czas myśleć o mocniejszej, bardziej kierunkowej konstrukcji.
To właśnie ten wariant najczęściej ma sens w domu, bo jest tani, przewidywalny i łatwy do zestrojenia. Teraz przejdę do tego, jak złożyć go bez zgadywania wymiarów.
Jak zbudować prosty dipol krok po kroku
Najpierw ważna rzecz: nie buduj anteny „na oko”. Przy telewizji naziemnej kilka centymetrów potrafi mieć ogromne znaczenie, zwłaszcza gdy chcesz złapać konkretny zakres częstotliwości. Najprostszy i najbardziej użyteczny punkt startowy to dipol półfalowy z drutu miedzianego i kabla koncentrycznego 75 Ω.
Materiały
- 2 odcinki drutu miedzianego lub miedzianego w izolacji, najlepiej 1,5-2,5 mm².
- Kabel koncentryczny 75 Ω, np. RG-6, w długości potrzebnej do podłączenia telewizora.
- Wtyk pasujący do telewizora lub dekodera, najczęściej IEC albo F.
- Mała listwa z tworzywa lub drewna jako podstawa.
- Tasma izolacyjna, trytytki albo koszulka termokurczliwa.
- Opcjonalnie ferrytowy rdzeń lub kilka zwojów kabla jako prosty choke balun.
Wymiary, od których można zacząć
Dla dipola najprościej korzystać ze wzoru: długość całkowita ≈ 14300 / f(MHz) cm, a każde ramię ma połowę tej wartości. Jeśli nie znasz dokładnej częstotliwości, zacznij od środka pasma i później skracaj elementy po kilka milimetrów. Lepiej mieć antenę odrobinę za długą niż zbyt krótką, bo skracanie jest łatwiejsze niż dorabianie nowej.
| Częstotliwość | Długość całkowita dipola | Długość jednego ramienia |
|---|---|---|
| 200 MHz | ok. 71,5 cm | ok. 35,7 cm |
| 550 MHz | ok. 26,0 cm | ok. 13,0 cm |
| 600 MHz | ok. 23,8 cm | ok. 11,9 cm |
Przeczytaj również: Czy do dekodera DVB-T2 potrzebna jest antena? Oto co musisz wiedzieć
Montaż
- Przytnij dwa identyczne odcinki drutu i uformuj z nich ramiona dipola.
- Zdejmij izolację z końca kabla koncentrycznego, rozdziel żyłę wewnętrzną i oplot.
- Podłącz żyłę do jednego ramienia, a oplot do drugiego. To miejsce musi być stabilne mechanicznie.
- Zamocuj całość na listwie z tworzywa albo drewna, zostawiając niewielką szczelinę w punkcie zasilania.
- Jeśli możesz, zrób prosty choke balun: nawiń 4-6 zwojów kabla o średnicy około 8-12 cm tuż przy antenie. To ogranicza zakłócenia płynące po oplocie.
- Zaizoluj połączenia i upewnij się, że żaden przewód nie dotyka drugiego ramienia.
- Podłącz antenę do telewizora lub dekodera i dopiero wtedy zacznij strojenie.
Jeśli chcesz odbierać UHF, budowa jest naprawdę prosta. Jeśli celujesz w VHF, ramiona muszą być wyraźnie dłuższe, więc cała konstrukcja zajmie więcej miejsca. To dlatego nie ma jednej „uniwersalnej” długości dla każdego domu, a sensowny projekt zawsze zaczyna się od pasma.
Gdy antena jest już złożona, najwięcej wygrywa nie lutownica, tylko poprawne ustawienie i cierpliwe strojenie.
Jak ustawić i zestroić antenę, żeby obraz nie rwał się przy każdym ruchu
Sama konstrukcja to dopiero połowa sukcesu. Druga połowa to miejsce montażu, kierunek i drobne korekty. Najpierw ustaw antenę, dopiero potem oceniaj, czy warto dokładać wzmacniacz. W bardzo wielu przypadkach problemem nie jest zbyt słaby sygnał, tylko zły azymut, za niski montaż albo zbyt dużo przeszkód między anteną a nadajnikiem.
- Umieść antenę możliwie wysoko i jak najdalej od dużych metalowych powierzchni.
- Jeśli montujesz ją w mieszkaniu, zacznij od okna skierowanego w stronę nadajnika.
- Obracaj antenę małymi krokami, zwykle po 5-10 stopni.
- Przesuwaj ją o 10-20 cm w pionie lub poziomie i obserwuj jakość sygnału, nie tylko jego siłę.
- Po każdej większej zmianie wykonaj ponowne wyszukanie kanałów.
Przy antenie liczy się też polaryzacja. W części lokalizacji sygnał nadawany jest poziomo, w innych pionowo, więc warto sprawdzić lokalne warunki zamiast zakładać jedną regułę dla całego kraju. Jeśli odbierasz kilka multipleksów i jeden z nich wypada słabiej, czasem wystarczy niewielka korekta ustawienia, a nie całkowita przebudowa anteny. To właśnie dlatego przy testach zawsze patrzę najpierw na jakość odbioru, a dopiero potem na samą „liczbę kresek” na ekranie.
Kiedy antena już reaguje na obrót i zmianę wysokości, można wychwycić, czy projekt ma potencjał, czy trzeba szukać słabszego miejsca bardziej systemowo. To prowadzi do błędów, które najczęściej psują efekt.
Najczęstsze błędy, które psują odbiór
W teorii taka antena jest prosta. W praktyce ludzie najczęściej psują ją w tych samych miejscach, a potem obwiniają „słaby sygnał z nadajnika”. Często winny jest drobiazg, który da się naprawić w kilka minut.
- Złe wymiary ramion - antena zrobiona za krótko lub za długo może działać, ale gorzej i mniej stabilnie.
- Brak symetrii - jeśli ramiona mają różną długość, charakterystyka odbioru się rozjeżdża.
- Zły kabel - tani, stary albo uszkodzony przewód potrafi zepsuć cały projekt.
- Za dużo wzmacniacza - w mocnym sygnale może pogorszyć odbiór przez przesterowanie.
- Montaż przy metalu - metalowe rolety, parapety, regały i obudowy urządzeń potrafią mocno zmienić pracę anteny.
- Brak strojenia po zmianach - jeśli przesuniesz antenę, warto ponownie sprawdzić odbiór i wyszukać kanały od nowa.
Najbardziej mylący błąd to przekonanie, że wzmacniacz naprawi wszystko. Jeśli sygnał już jest wystarczająco mocny, dodatkowe wzmocnienie zwykle nie pomaga, tylko wprowadza chaos. W takich sytuacjach lepiej poprawić ustawienie, skrócić przewód albo wrócić do wymiarów anteny niż dokładać kolejne urządzenie.
Jeśli po tych korektach nadal widzisz duże wahania jakości, to znak, że warto uczciwie ocenić warunki odbioru, a nie samą konstrukcję. Wtedy sens ma pytanie, czy DIY jeszcze ma przewagę nad gotową anteną.
Kiedy lepiej kupić gotową antenę niż robić ją samemu
Są sytuacje, w których domowy projekt po prostu przestaje być opłacalny. Jeśli mieszkasz daleko od nadajnika, masz zasłonięty kierunek, długi kabel albo chcesz stabilnie odbierać kilka multipleksów z różnych pasm, gotowa antena kierunkowa często da lepszy efekt i pochłonie mniej czasu niż ciągłe poprawki. To nie jest porażka DIY, tylko normalny kompromis między prostotą a skutecznością.
Ja rozważyłbym zakup gotowej anteny w trzech przypadkach: gdy sygnał jest słaby już na starcie, gdy potrzebujesz odporności na warunki zewnętrzne albo gdy zależy Ci na odbiorze całej oferty bez eksperymentów z długością elementów. W takich warunkach antena logarytmiczno-periodyczna albo porządna kierunkowa Yagi zwykle okazuje się rozsądniejsza niż kolejny samodzielny prototyp. Z kolei w mieście, przy krótkim kablu i dobrym kierunku do nadajnika, prosty dipol nadal bywa zaskakująco skuteczny.
Jeśli po krótkim teście widać, że domowa konstrukcja ma tylko częściowy zasięg, to nie znak, że zrobiłeś coś źle. Często oznacza to po prostu, że teren albo pasmo wymagają lepiej dobranego rozwiązania.
Małe korekty, które często dają więcej niż nowy wzmacniacz
Największą różnicę po uruchomieniu robią zwykle drobne poprawki, nie wielkie zakupy. Gdybym miał zostawić Ci jedną praktyczną radę, byłaby taka: zmieniaj tylko jeden parametr naraz. Wtedy naprawdę wiesz, co poprawiło odbiór, a co nie miało znaczenia.
- Skracaj ramiona po 2-3 mm, jeśli odbiór jest blisko optimum, ale jeszcze nie stabilny.
- Przesuwaj antenę w małych krokach, bo czasem 20 cm zmienia więcej niż nowy kabel.
- Dodaj choke balun, jeśli kabel zaczyna „zbierać” zakłócenia z otoczenia.
- Wymień złącza, jeśli są luźne albo skorodowane, bo to częsty, a lekceważony problem.
- Jeśli chcesz oglądać także MUX-8, potraktuj go jako osobny projekt pasmowy, a nie dodatek „przy okazji”.
W praktyce właśnie takie korekty decydują o tym, czy domowa antena będzie rozwiązaniem tymczasowym, czy naprawdę użytecznym na co dzień. Jeśli po ich wykonaniu odbiór nadal jest niestabilny, zwykle nie ma sensu walczyć dalej z tą samą konstrukcją i lepiej przejść na mocniejszą, kierunkową antenę dopasowaną do lokalnych warunków.
